【三菱FX3U PLC小區供水設備遠程在線監控項目簡介】
本項目位于長沙中心城區一高檔小區，本小區共分為13個單元，每個單元有10余棟高33層的居民樓。小區供水部分由8個水泵房共21臺無負壓供水設備63臺高壓泵組成，水泵房及各水泵由物業管理處負責管理。物業管理處對水泵現行的管理辦法為，派專人每日對各個水泵巡查4次，檢查水泵水壓、流量、液位等參數情況。該方式實施一年多以來給物業管理處帶來了很多問題，這些問題主要表現如下：
1、水泵需專人管理。由于本小區面積較大，各水泵房相距較遠，物業每天必須安排2-3個人專門負責水泵房的監測管理；
2、人員流動性大。由于監測水泵的工作枯燥乏味，且水泵房均在地下室，空氣質量不太好，導致人員離職率高居不下；
3、人員監控不可控。由于人本身有較高的主觀性，因此很多時候很難保證不會出差錯；
4、無法對設備集中管理。由于該小區面積較大，依靠現有方式，無法對設備進行有效的集中管理；
5、維護不及時。由于工作人員不能時刻盯住所有水泵，因此有時會導致水泵檢修不及時，水泵停機，從而引發住戶投訴。
這些問題的出現，直接導致物業管理處工作壓力大大增加。通過和物業管理處的多次接洽，華辰智通科技提出了水泵遠程綜合管理的方案，并于2015年4月成功實施了該方案，現已取得的較好的效果，得到該物業中心的高度肯定！
【項目實施】
項目實施原理大致如下：將HDRS遠程安全通訊網關于PLC相連，通過HDRS遠程安全通訊網關的遠程通訊功能將PLC的數據采集至監控端（可以是PC機、也可以是平板電腦），通過監控端安裝的HDRS設備云遠程配置工具打通與HDRS遠程通訊網關的專用安全通道，此時安裝在監控端的GX Works或step7或者其他組態等上位機軟件就能實現對水泵房內PLC本地化操作，如遠程上下載程序，遠程編程等。
項目實施情況如下：
1、水泵房使用了兩種型號的PLC，一種是三菱FX3U PLC，一種是西門子S7-200PLC。根據不同的PLC我們選擇了不同的通訊結構；
2、在同一個水泵房的多臺S7-200PLC我們采用了集中通訊的方式。就是只采用一臺DHRS遠程通訊網關實現與多個PLC的通訊，最大程度降低客戶成本；
【項目成效】
項目實施完成后，到達了如下幾個目的：
1、實現本地電腦或平板對水泵房內PLC機水泵的遠程化操作，如遠程開關、遠程上下載程序、遠程編程、遠程組態；
2、實現了對水泵的綜合化管理，現在只需一個平臺（組態）可管理地下室所有水泵；
3、實現了對水泵的實時管理，我們采用形象的可視化界面，管理人員可隨時隨地查看水泵運行情況；
4、實現了水泵運行故障的遠程預警。本項目采用了華辰智通科技的云遠程監控平臺，該平臺可實現對設備的遠程故障預警，并將故障信息通過短信或郵件方式發送給管理員，使物業管理處能及時解決水泵故障，以免住戶停水；
5、精簡了維護人員。以前2-3個人每天巡查4次，現在可只派一人每周巡查一到兩次，大大減少了人員維護的時間。
【項目現場】

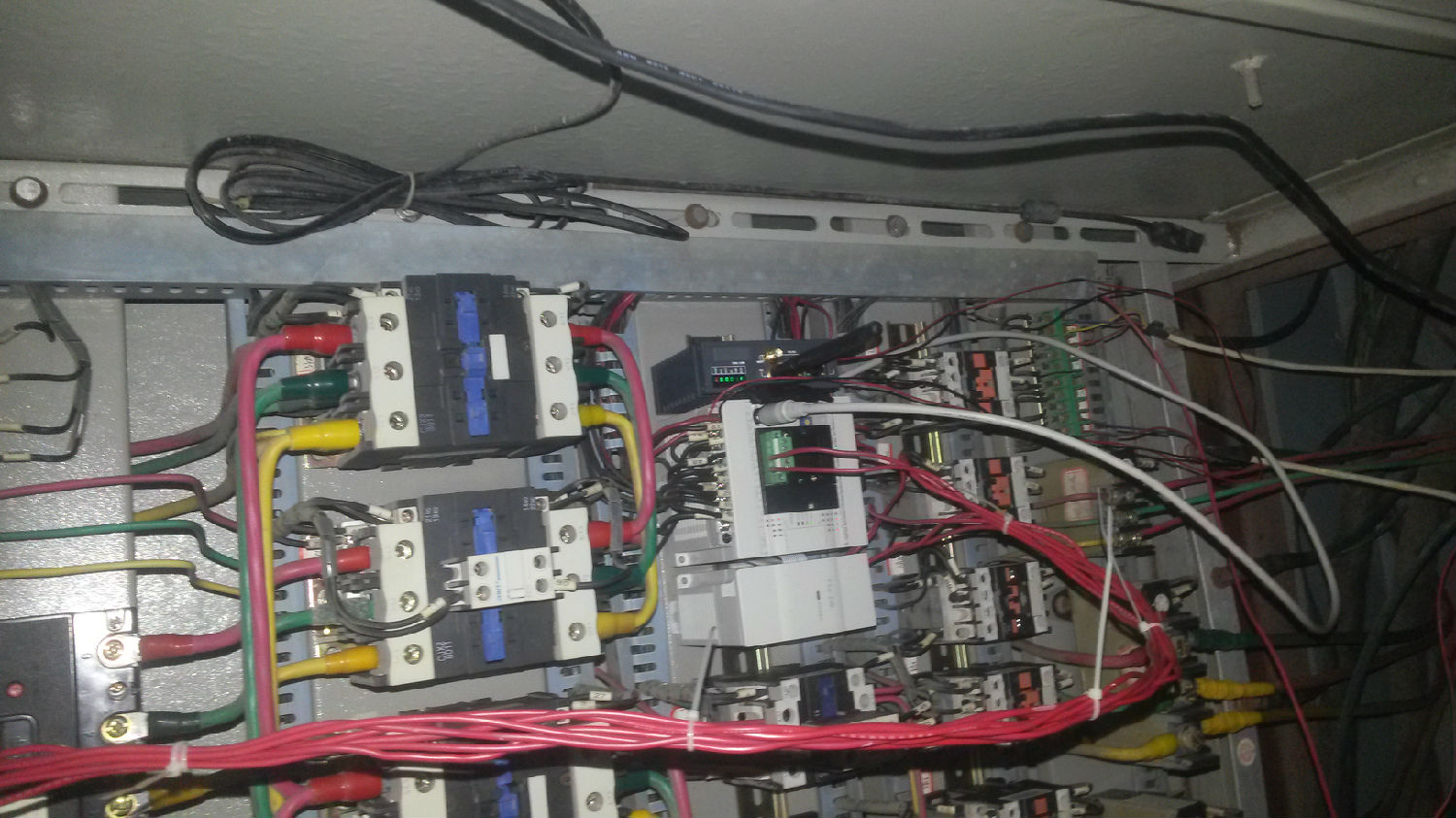

三菱FX3U PLC小區供水設備遠程在線監控項目實施圖

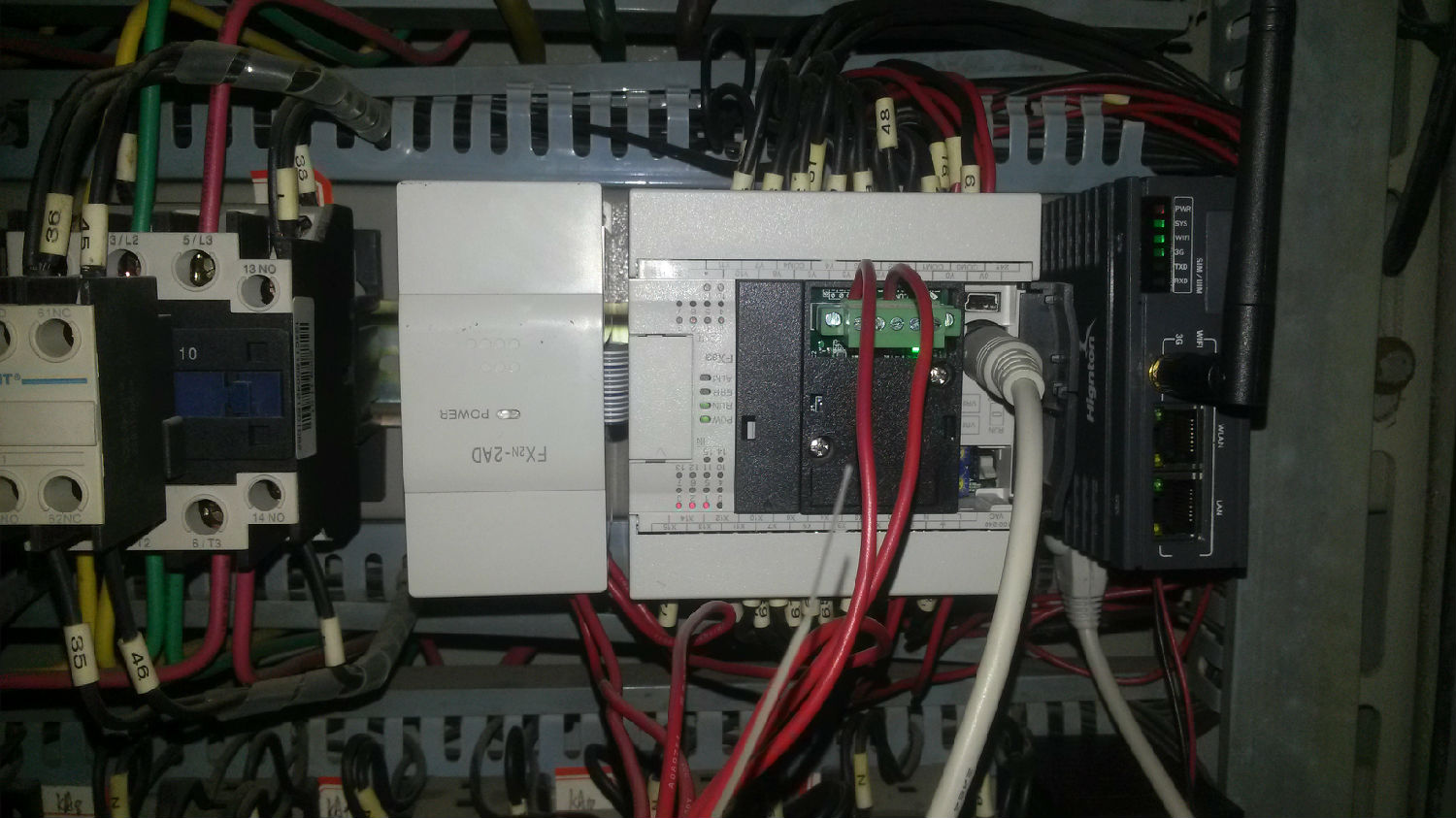

小區供水設備遠程在線監控現場圖

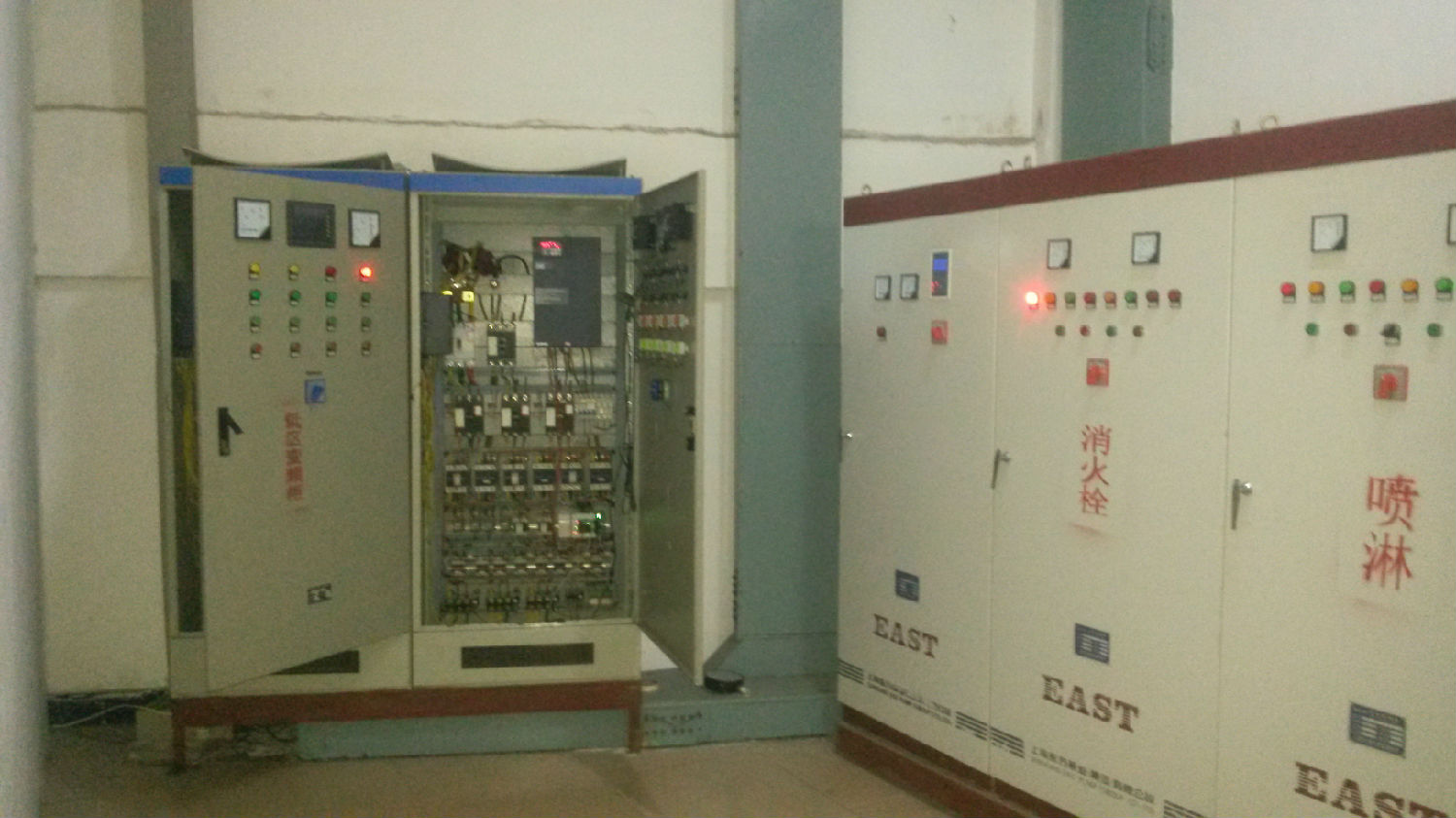

小區供水設備遠程在線監控現場圖
