前提條件:
通過以太網實現PLC系統與WINCC6.0通訊的前提條件是PLC系統配備以太網?；蛘呤褂脦в蠵N接口的PLC，以太網模塊列表如下表所示：
PLC系列 以太網通訊模塊
S7-300 CP343-1/CP343-1 Lean/CP343-1 Advanced-IT
S7-400 CP443-1/CP443-1 Advanced-IT
注：只有支持ISO通訊協議的模塊才支持（Industrial Ethernet工業以太網）通訊，具體情況可察看STEP7中的模塊信息。本文檔下列步驟應用CPU 315-2PN/DP型號的PLC，使用普通以太網卡連接。
組態過程
1．STEP7硬件組態
使用STEP7編程軟件對PLC系統進行軟件組態，在Hardware界面內插入實際的PLC硬件，如下圖3.1所示：
圖3.1

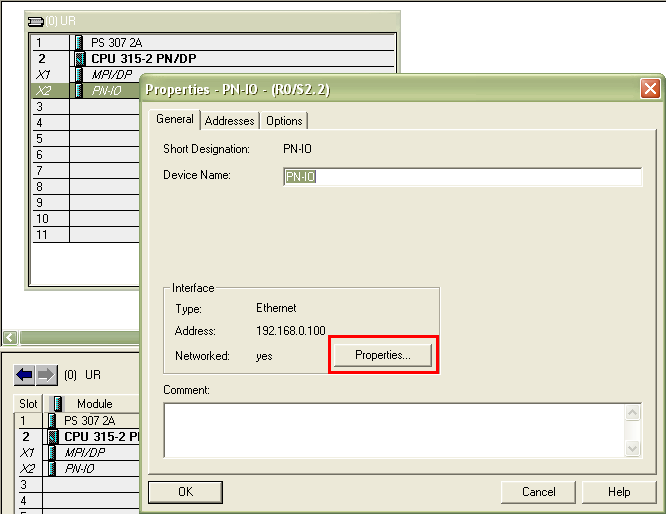

在PN-IO槽雙擊彈出PN-IO屬性對話框，如圖3.2所示：
圖3.2
點擊圖3.2屬性對話框，彈出網絡參數設置對話框，如圖3.3所示：
圖3.3

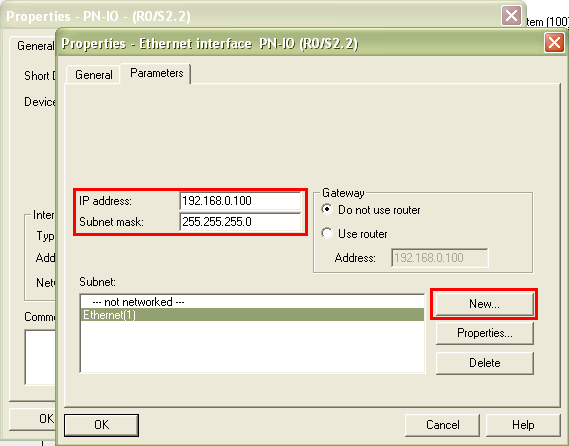

點擊New按鈕，新建一個工業以太網絡，輸入該PN模塊的IP address(IP地址)和Subnet mask(子網掩碼)，在簡單使用的情況下，不啟用網關。

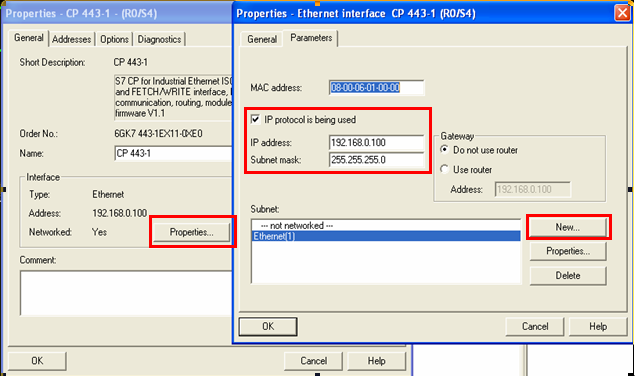

當您使用的是CPU+以太網模塊通訊時，雙擊以太網模塊，會自動彈出以太網模塊的屬性信息，設置以太網通訊模塊的IP地址和子網掩碼。方法與PN-IO的屬性設置相同，如下圖所示：注意如果要使用TCPIP通訊方式，必須啟動IP Protocol being used，設置IP地址與子網掩碼，如圖3.4所示：
圖3.4
將組態下載到CPU，則PLC方面設置完成。對于第一次使用以太網通訊，必須保證首先使用MPI或者PROFIBUS的通訊方式，將設置好參數的組態下載到目標PLC，此后即可通過以太網的方式進行程序監控和項目下載。
2．設置IP地址與通訊檢測

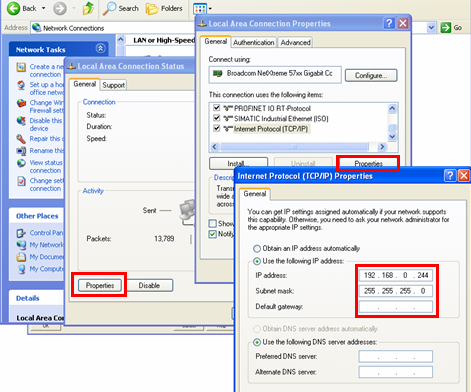

設置安裝有WINCC計算機的windows操作系統的TCP/IP參數，將WINCC組態計算機的IP地址設置成為和PLC以太網通訊模塊或者PN-IO的IP地址保證是一個網段，注意子網掩碼的設置，如圖3.5所示：
圖3.5

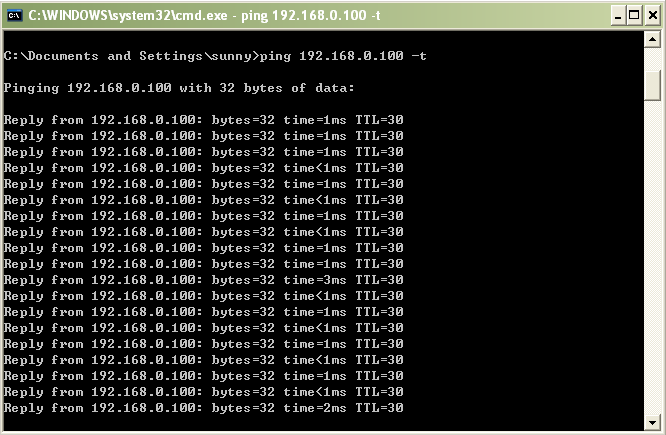

通過在程序à運行中鍵入CMD進入DOS界面，使用網絡命令PING測試以太網通訊是否建立，PING的命令如下：ping 目標IP地址 –參數
如下圖3.6所示：
圖3.6
此例中，PN-IO的IP地址為192.168.0.100 子網掩碼：255.255.255.0；組態計算機的IP地址為192.168.0.244 子網掩碼：255.255.255.0，此處顯示表示以太網通訊已經建立，并且狀態良好。
注意：如果此處不能Ping通PLC的PN端口或者以太網模塊，則通訊不可能建立，后面的步驟就不用進行了，若要通訊成功，必須保證實際的物理以太網通訊保持正常。
3．添加驅動程序和設置系統參數
打開WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->TCPIP

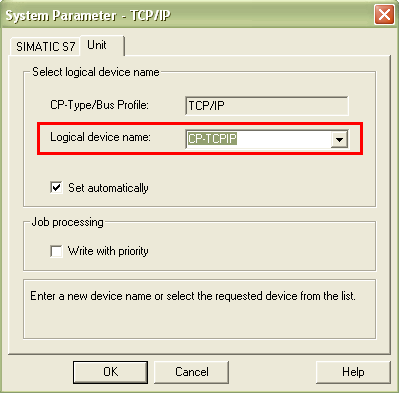

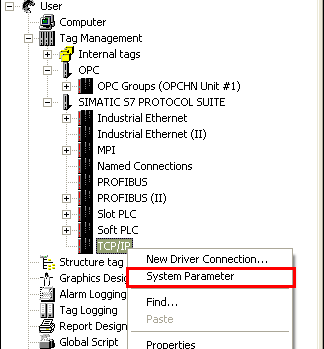

右鍵單擊TCPIP，在彈出菜單中點擊System Parameter，，如圖3.7所示，彈出System Parameter- TCPIP對話框，選擇Unit標簽，查看Logic device name（邏輯設備名稱）。默認安裝后，邏輯設備名為CP-TCPIP，如圖3.8所示：
圖3.7
圖3.8
4．設置Set PG/PC Interface

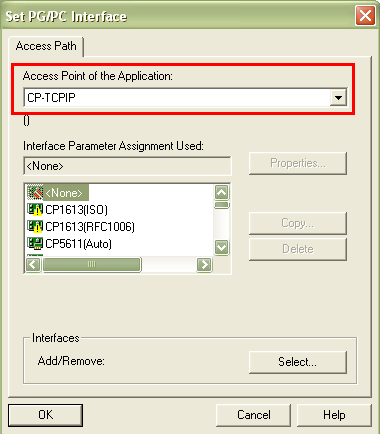

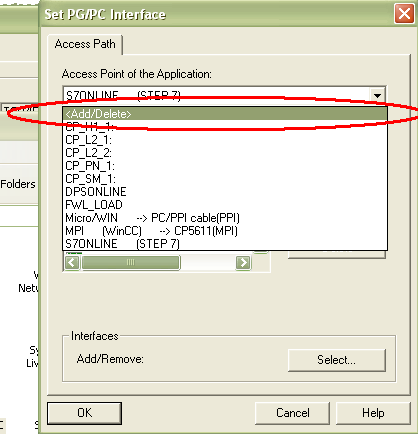

通訊接口設置，進入操作系統控制面板，雙擊Set PG/PC Interface，在默認安裝后，在應用程序訪問點是沒有CP-TCPIP的，所以需要手動添加這個應用程序訪問點，如下圖3.9所示：
圖3.9
當選中后，會彈出一個對話框，如下圖3.10所示：
圖3.10

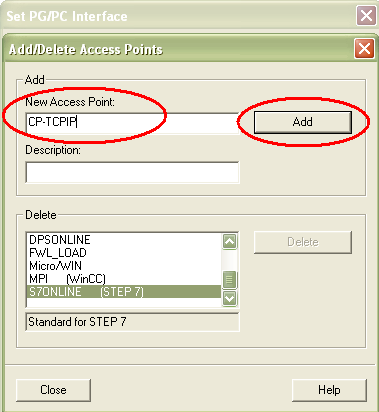

點擊Add按鈕，應用程序訪問點將被添加到訪問點列表中，如下圖3.11所示
圖3.11
在如圖3.11的情況下，在Interface Parameter Assignment Used：選擇TCP/IP->實際網卡的名稱，設置完成后如圖3.12所示：
注意：
1.您的網卡不同，顯示會有不同，請確保所選條目為您正在使用的普通以太網卡的名稱。
2.這里使用的應用程序訪問名稱為CP-TCPIP，因為在WINCC安裝成功后，CP-TCPIP是TCPIP驅動程序下默認的名稱，所以在Set PG/PC Interface下我們添加此名稱的訪問點，您同樣可以使用其他名稱，但必須保證，必須同時修改，并保持完全一致，這樣通訊同樣可以實現。
圖3.12

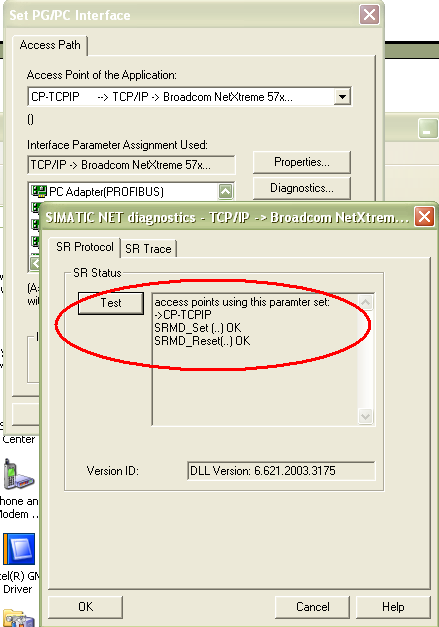

您可以點擊Diagnostics按鈕后，您可以對該網卡進行診斷，確保其正常工作，如圖3.13所示：
圖3.13
5．添加通道與連接設置

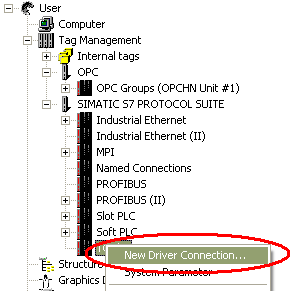

添加驅動連接，設置參數。打開WINCC工程在Tag Management-->SIMATIC S7 PROTOCOL SUITE->TCPIP，右鍵單擊TCPIP，在下拉菜單中，點擊New Driver Connection，如圖3.14所示，在彈出的Connection properties對話框中點擊Properties按鈕，彈出Connection parameters- TCPIP屬性對話框，填入參數，如圖3.15所示：
圖3.14
在彈出的對話框中輸入STEP7中已經設置的PN-IO或者以太網模塊的的IP地址和機架號和槽號。
圖3.15

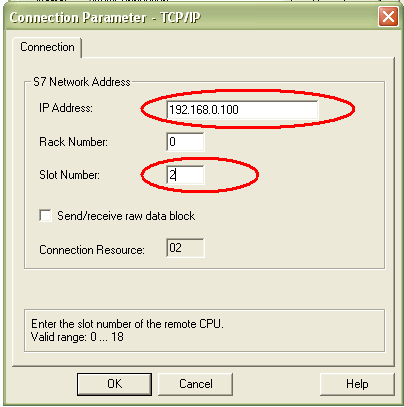

在彈出的Connection Properties中點擊Properties按鈕，在彈出的Connection parameter中輸入參數：
IP Address：（通訊模塊的IP地址）
Rack Number：CPU所處機架號，除特殊復雜使用的情況下，一般填入0
Slot Number：CPU所處的槽號
注意：如果您是S7-300的PLC，那么Slot Number的參數為2，如果是S7-400的PLC，那么要根據STEP7項目中的Hardware軟件查看PLC插在第幾號槽內，不能根據經驗和物理安裝位置來隨便填寫，可能的參數為2、3、4（主要是依據電源的大小來決定）否則通訊不能建立。
6．連接測試與通訊診斷

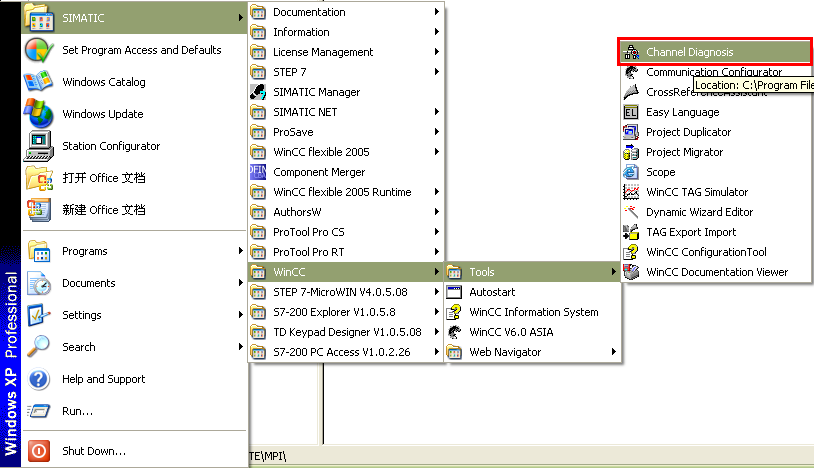

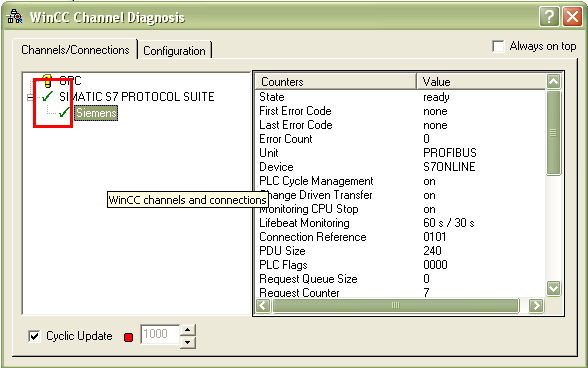

通過WINCC工具中的通道診斷程序WinCC Channel Diagnosis即可測試通訊是否建立。注意：此時PLC必須處于運行狀態，老版本的PLC必須處于RUN-P或者RUN狀態，WINCC必須激活運行，根據圖3.16所示的位置，進入通道診斷工具，檢測通訊是否成功建立。如圖3.17所示，綠色的“√”表示通訊已經成功建立。
圖3.16
圖3.17
至此WINCC使用普通以太網卡通過TCPIP連接PLC的過程完畢。
