一、小區自來水二次加壓泵站遠程監控系統方案項目概述
隨著城市高效快速地發展，市區規模越來越大，小區二次加壓泵房將繼續增加，供水公司二次加壓泵房管理工作將更加繁重。

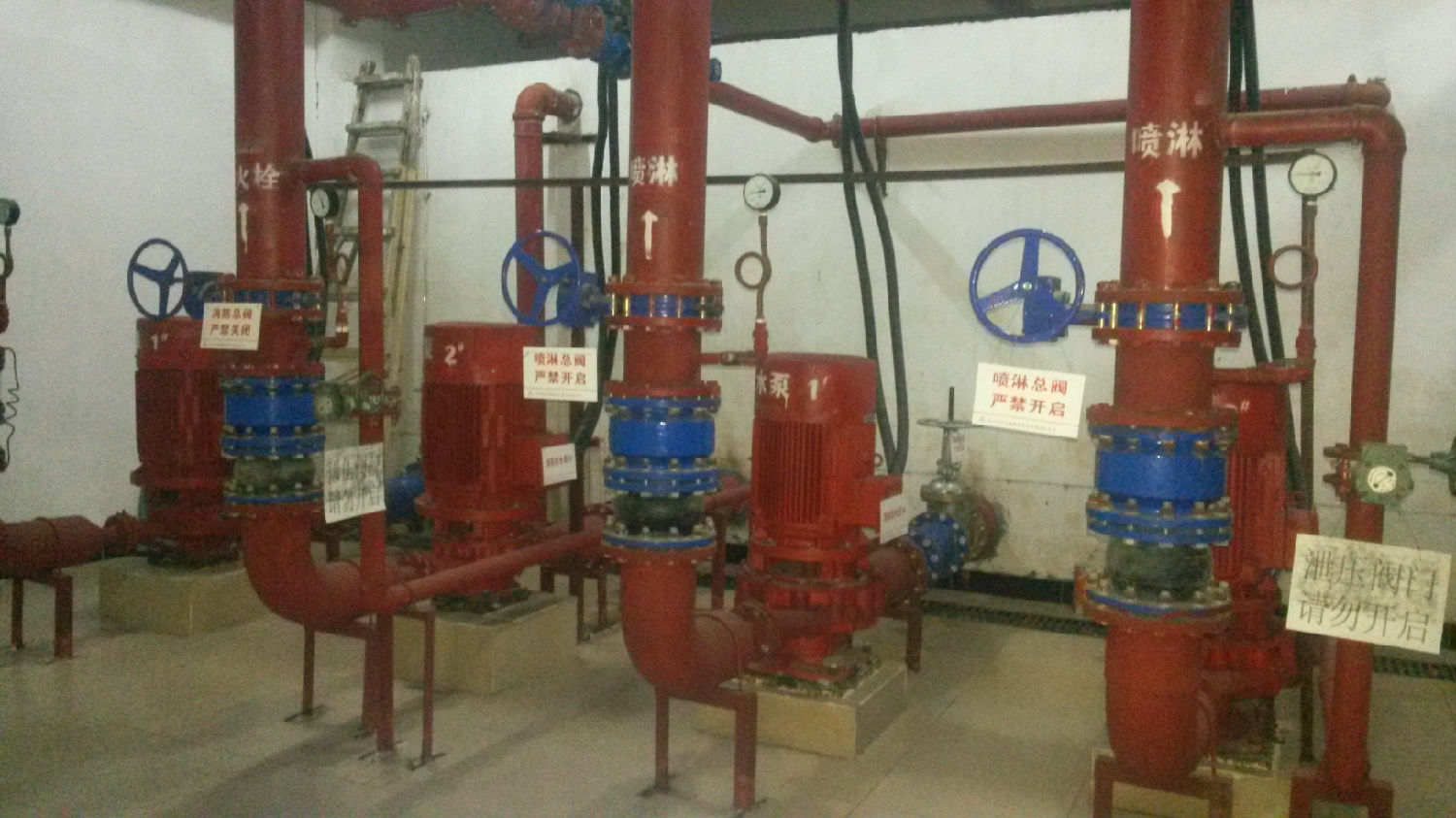

目前小區二次加壓供水方式主要有兩種，一種是不銹鋼水箱+不銹鋼多級離心水泵+變頻控制設備聯合供水；另一種為管網疊壓供水方式（bohaigs無負壓供水設備），前者數量居多，后者數量偏少。
而二次加壓泵房大多分散在城市各小區，而且多數泵房屬無人值守，采用人員定時巡視，管理工作較被動。一旦供水設備出故障，往往需等到居民打電話投訴后，再派人去現場處理，既耽誤時間又不知設備故障原因，不能及時對癥排除故障，恢復供水。
江蘇省某供水公司為了改變這種狀況，適應時代的發展，想借助互聯網的方式來對設備進行遠程監控，實施24小時實時監控，并能根據設備運行狀態，對參數進行預警數值采集，提前進行干預，使故障消除在萌芽期。
我司技術工程師根據多年的經驗以及對客戶公司的溝通和了解，特提出了如下解決方案：
通過智能網關對小區二次供水加壓泵站PLC遠程監控，來監視和采集水位、壓力、流量、泵啟停等各種數據供控制中心及有關部門分析和決策取用，提高工作效率，保證供水質量。以實現無人值守、遠程監控和管理控制一體化，大大提高供水設備自動化水平，提高工作效率，保障安全可靠供水。
二、小區自來水二次加壓泵站PLC遠程監控系統組成：
監控系統按照分散控制、集中操作、分級管理、配置靈活、組態方便的設計思想,分別實現對現場數據的采集和水泵機組的啟停控制。系統由2層結構組成,分別是管理層和現場層。管理層為工業計算機，其主要作用是與控制層的PLC通信，獲得生產過程所需的數據,顯示工藝流程,提示報警,生成報表并支持報表打印?，F(xiàn)場層為現場設備,是控制系統信號的提供者,如水泵電機內溫度傳感器、壓力傳感器、閥門到位信號等。
三、PLC遠程監控系統的通信平臺
無線通信：每個加壓泵站與調度中心之間通過

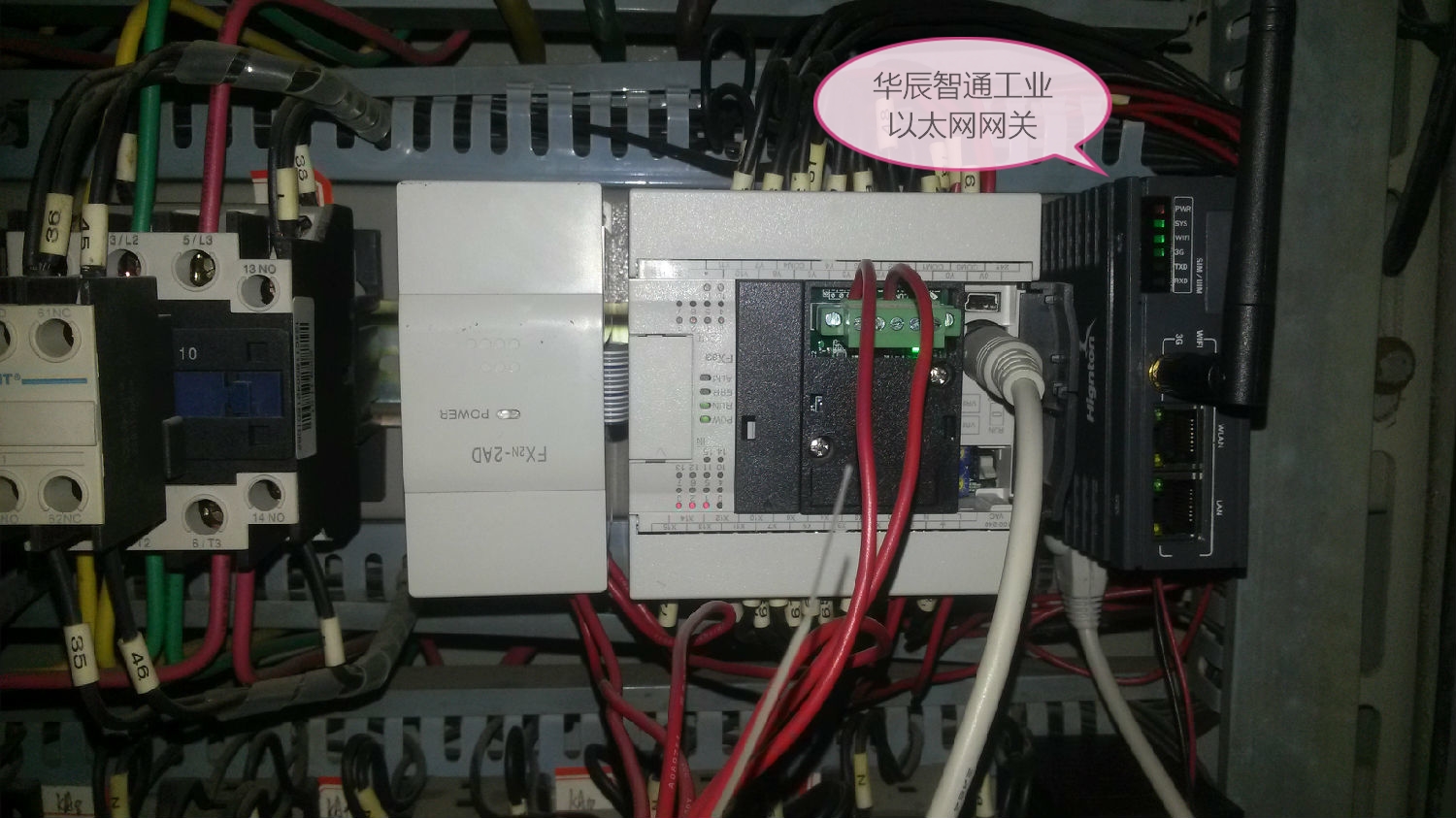

工業以太網網關、4G、Wifi等通信，調度中心、泵站監控中心、各職能部門之間通過局域網通信，監控系統中的網絡通信功能主要由以太網通信模塊和串口服務器來完成。前者主要實現將主控柜內CPU處理的數據通過TCP/IP協議傳入工業計算機,它采用全雙工通信方式,通信速率高達100Mbit/s。
監控系統采用串口服務器,它提供串口轉網絡功能,能夠?qū)S485串口轉換成TCP/IP網絡接口,實現RS485串口與TCP/IP網絡接口的數據雙向透明傳輸。使得串口設備能夠立即具備TCP/IP網絡接口功能,連接網絡進行數據通信,這樣極大地擴展串口設備的通信距離。高壓變頻控制柜及綜合保護裝置就是通過該設備實現局域網內的數據共享功能。

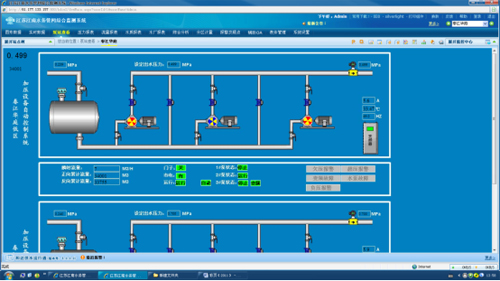

四、基于PLC的加壓泵站監控中心主要功能
◆ 遠程監測各加壓泵站水池水位或進站壓力、出站流量、出站壓力。
◆ 遠程監測加壓泵組的工作狀態、電流、電壓、保護狀態、工作模式。
◆ 遠程切換水泵的控制模式，遠程控制加壓泵組水泵的啟停。
◆ 無線通信時，支持視頻在線監視泵站全景、電氣控制室等重要工位，視頻可回放。
◆ 現場出現電流電壓超限、水位超限、設備保護等狀況時，監控中心可聲光報警。
◆ 支持各種監測信息、控制信息、報警信息、操作信息的存儲和查詢。
◆ 生成各種數據報表及數據曲線。
