HINET工業數據網關數據采集教程

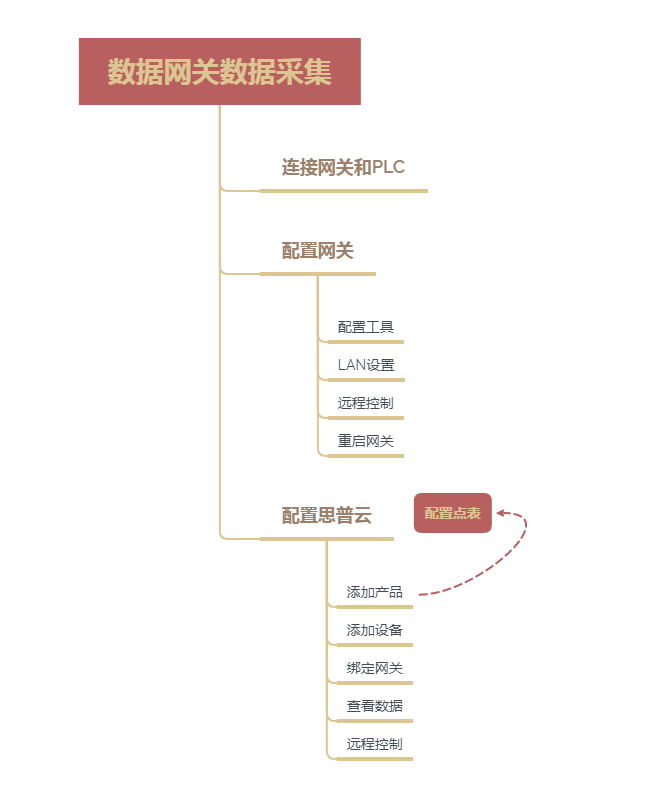

接下來以“西門子1200 plc”為例，講解S-TCP-ET-V3數據網關如何采集PLC的數據，流程如下：
一、數據網關聯網，網關與PLC硬件連接
數據網關插入4G卡上網，將數據網關LAN口連接西門子 PLC，插入4G卡后net燈亮表示工業數據網關聯網成功。
華辰智通Hignton工業數據網關
二、數據網關連接電腦，打開數據網關配置工具
網關側面的Debug接口用USB線連接電腦，打開數據網關配置工具HINET.DGCT。
1、點擊【啟動配置】-【讀取參數】，查看網關型號和網關編號;

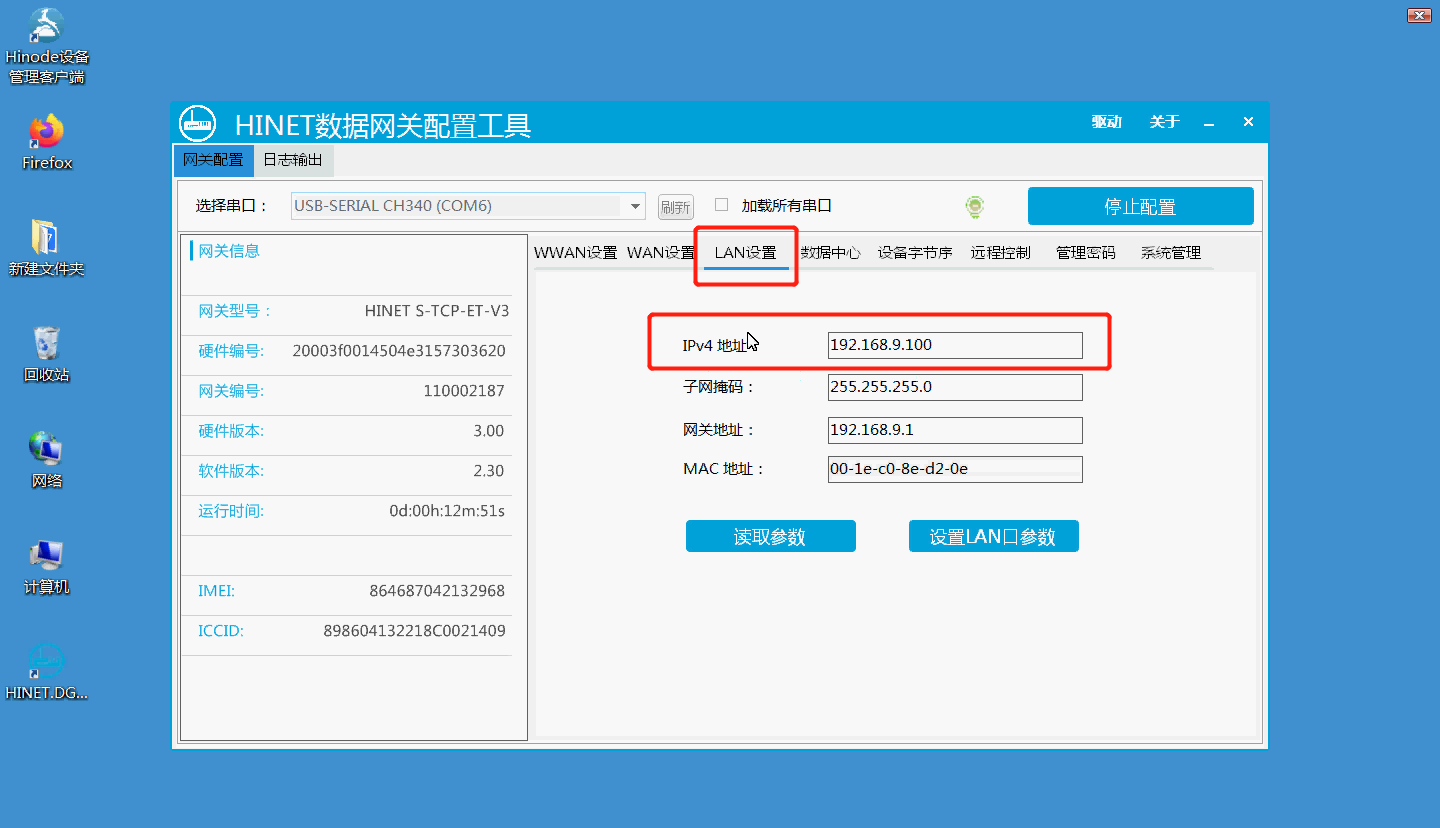

2、點擊【LAN設置】，查看IPv4地址;
注意：IPv4地址必須與PLC的IP在同網段，此處IPv4地址為192.168.9.100，PLC的IP為192.168.9.12，都是9網段，所以不需要修改。
3、如果需要遠程控制變量寫入，點擊【遠程控制】，勾選控制使能，設置遠程控制密碼，點擊【設置遠程控制參數】;

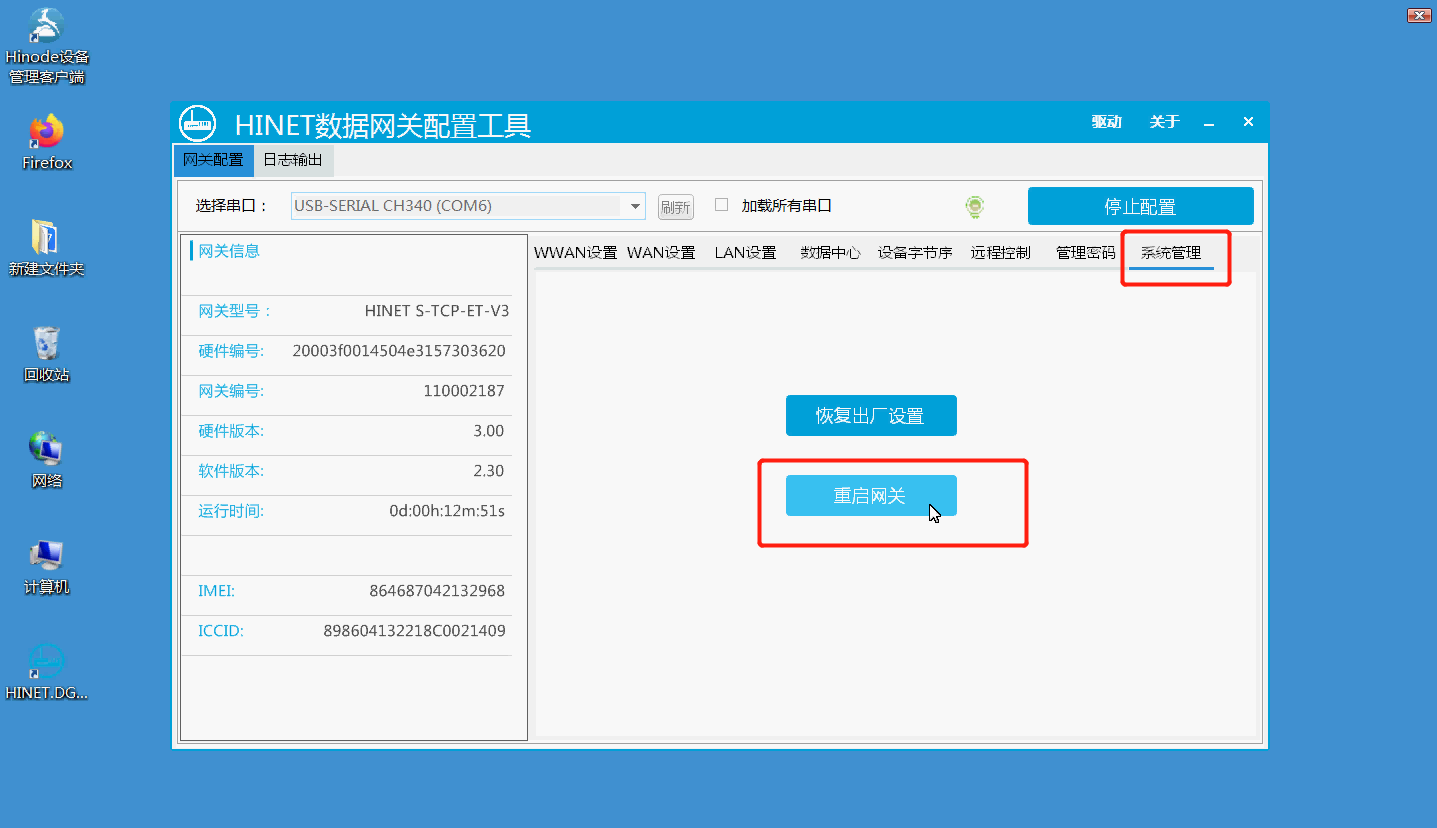

4、點擊【系統管理】-【重啟網關】生效。

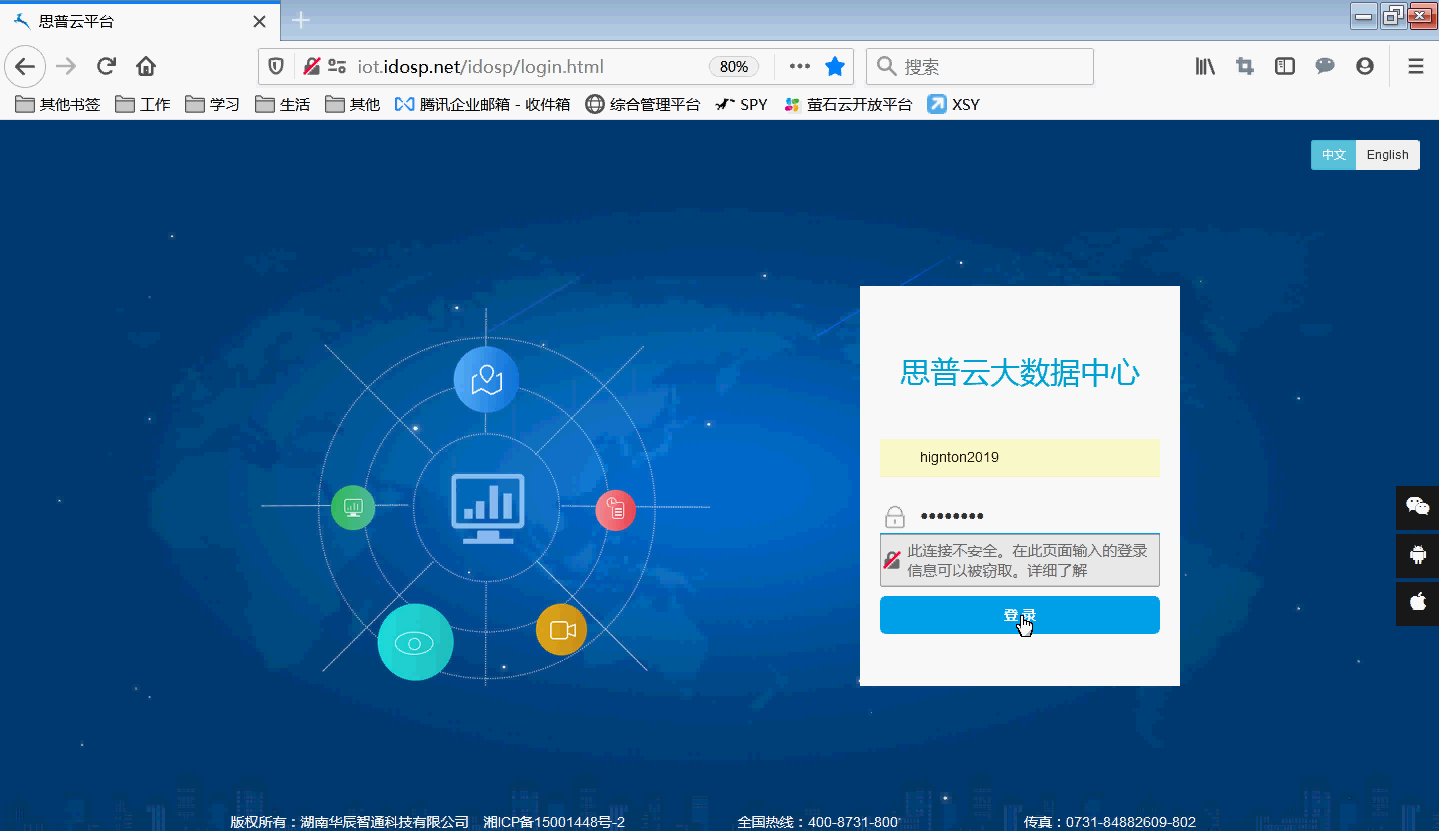

三、登錄思普云平臺
瀏覽器輸入iot.idosp.net進入思普云登錄界面，輸入思普云賬號密碼點擊【登錄】。

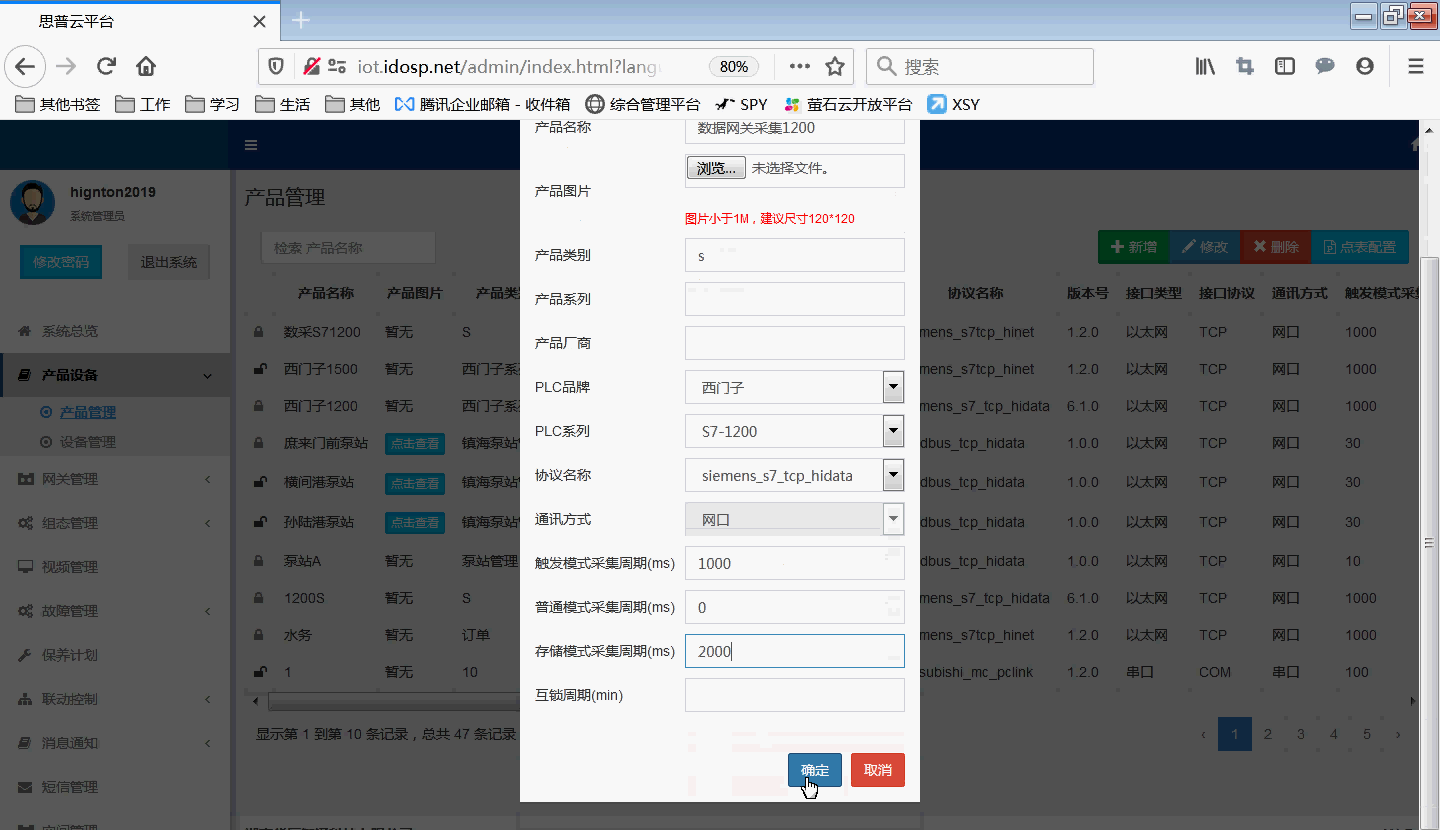

1、添加產品
點擊【產品設備】-【產品管理】，點擊【新增】，紅框?yàn)楸靥铐?xiàng)，
注意：數據網關選后綴帶hidata的協議
|
產品名稱、產品類別 |
PLC品牌、PLC系列、協議名稱 |
觸發模式采集周期 |
普通模式采集周期 |
存儲模式采集周期 |
|
自定義 |
根據PLC選擇 |
打開實時數據界面時按觸摸模式采集周期采集數據，設置1000ms表示1秒采集一次。目的是為節省流量 |
只要網關聯網成功，并與PLC正常連接。實時數據就會按普通模式采集周期一直采集。
0表示不采集 |
在普通模式的基礎上加了存儲功能，需要?dú)v史數據或需要設置報警參數，則必須開啟存儲模式采集周期 |
配置點表

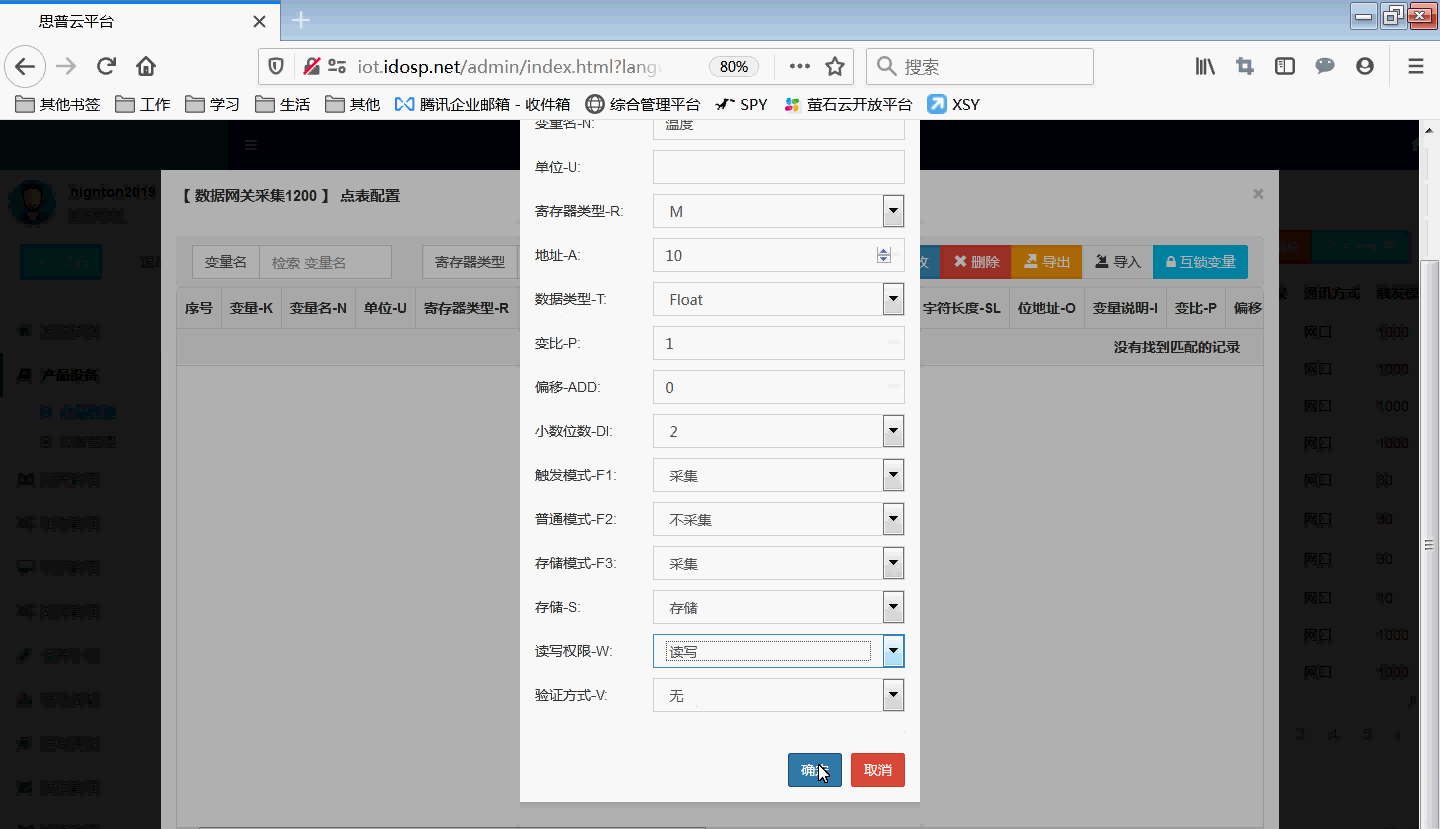

選擇產品點擊【點表配置】，點擊【新增】，點表根據PLC程序里的變量配置，
|
變量名、單位 |
寄存器類型、地址、數據類型 |
變比、偏移 |
觸發模式、普通模式、存儲模式 |
讀寫權限 |
|
自定義 |
根據變量配置 |
對采集上來的數據進行乘法和加法計算，
例如，采集的原始數據為3，變比設置為10，偏移設置為2，那么平臺上實時數據顯示的最終值等于3*10+2=32 |
設置了哪一種采集模式周期，哪一種模式就選采集，
例如，觸發模式采集周期設置1000ms，則觸摸模式選采集 |
需要遠程控制變量則選“讀寫” |
2、添加設備

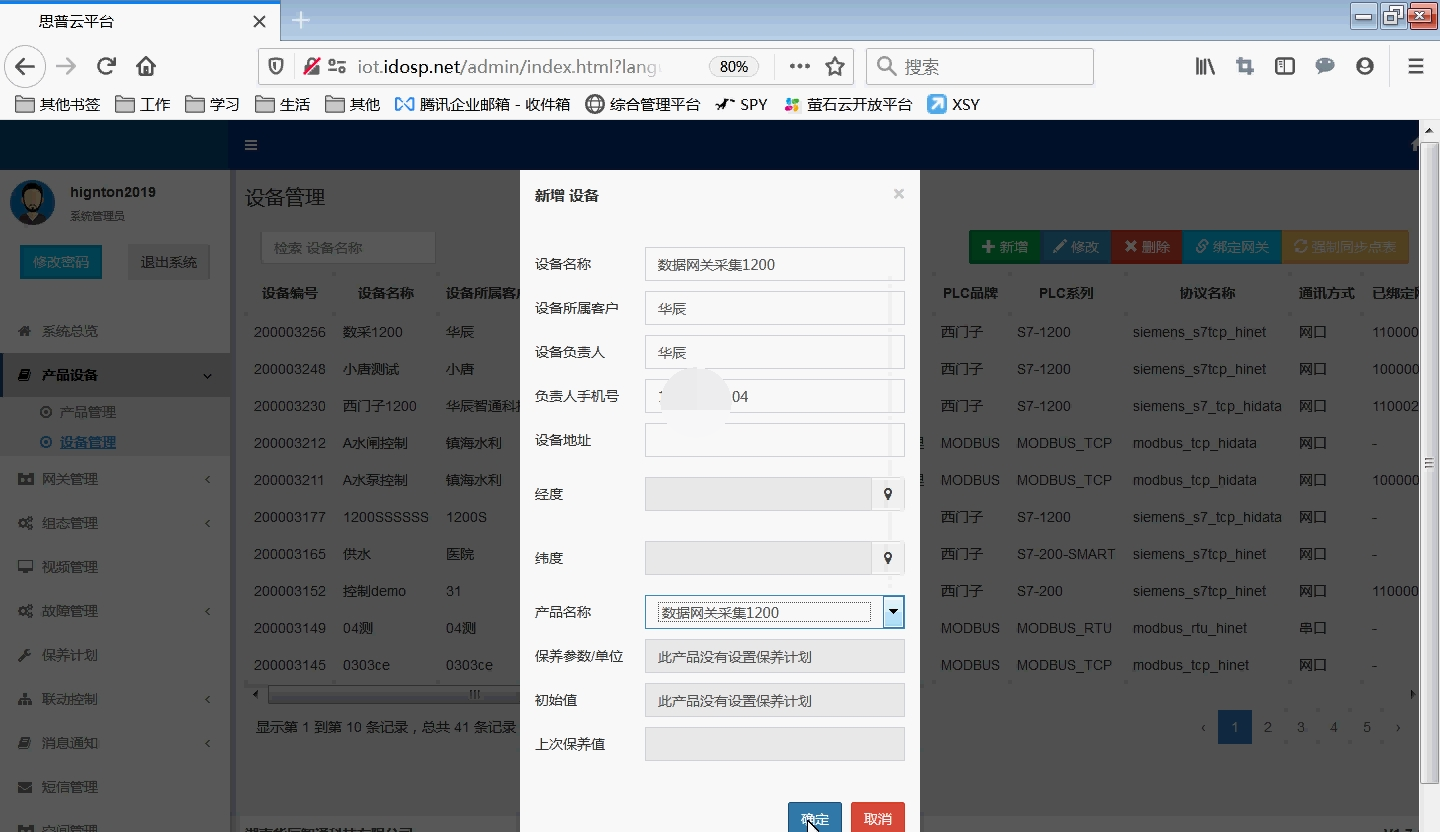

點擊【產品設備】-【設備管理】，點擊【新增】，填寫設備名稱、設備所屬客戶、設備負責人、負責人手機號，產品名稱選擇剛才添加的產品，點擊【確定】。

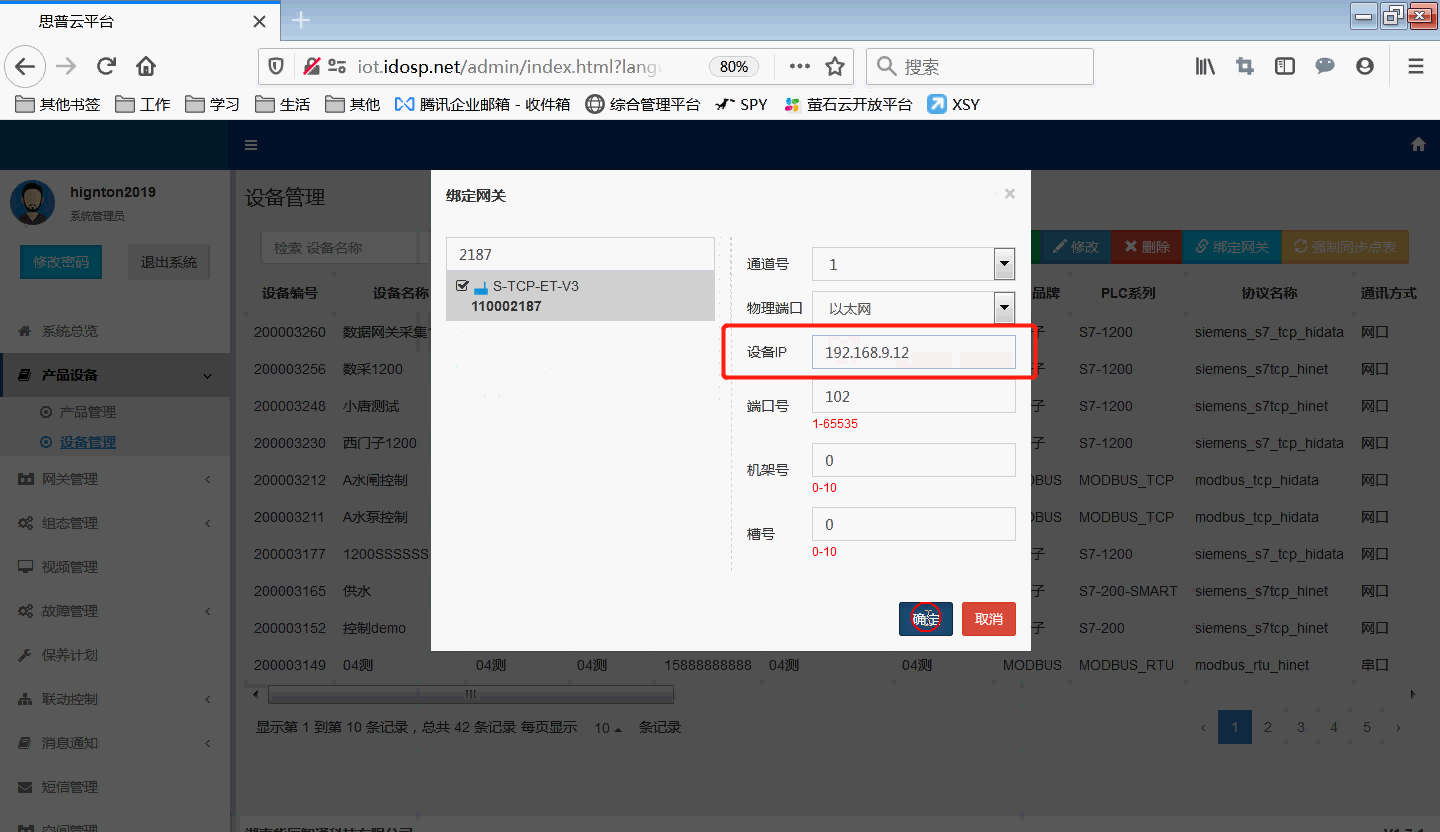

3、設備綁定網關
點擊【綁定網關】，選擇與PLC連接的網關，如不知道網關的思普云ID，可打開數據網關

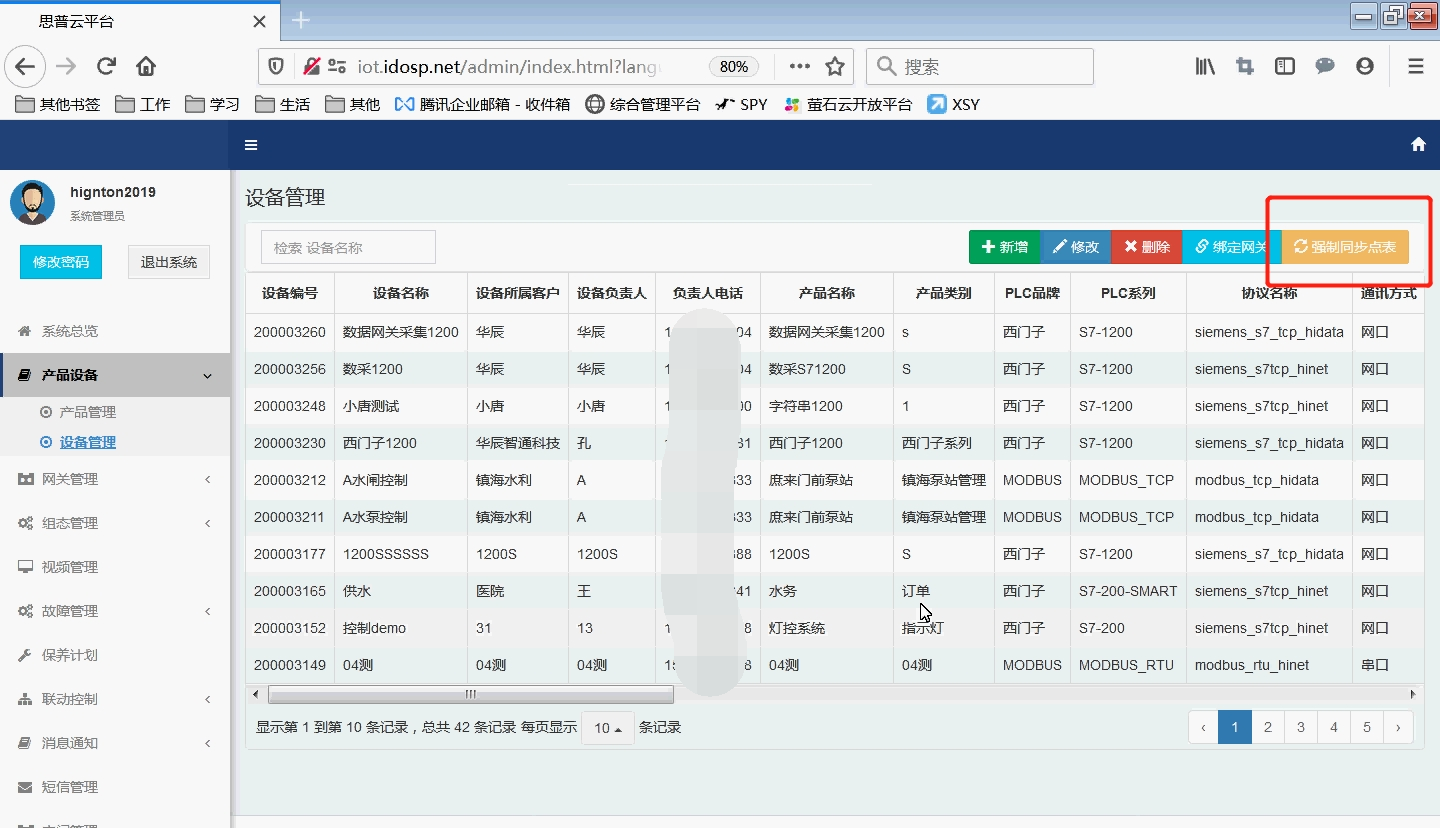

注意：設備IP填PLC的IP，設備綁定網關后網關會自動重啟，大概一分鐘左右會重啟完成，重啟之后數據若還是沒有上來可點擊【強制同步點表】

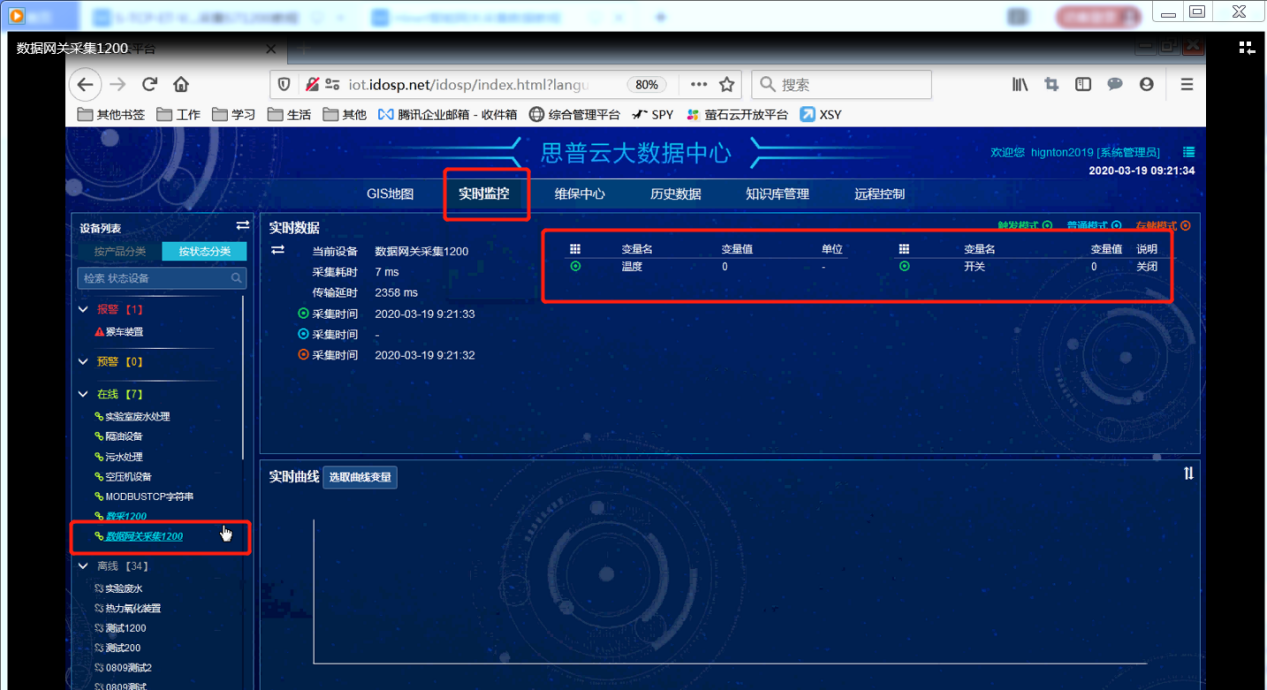

4、查看實時數據

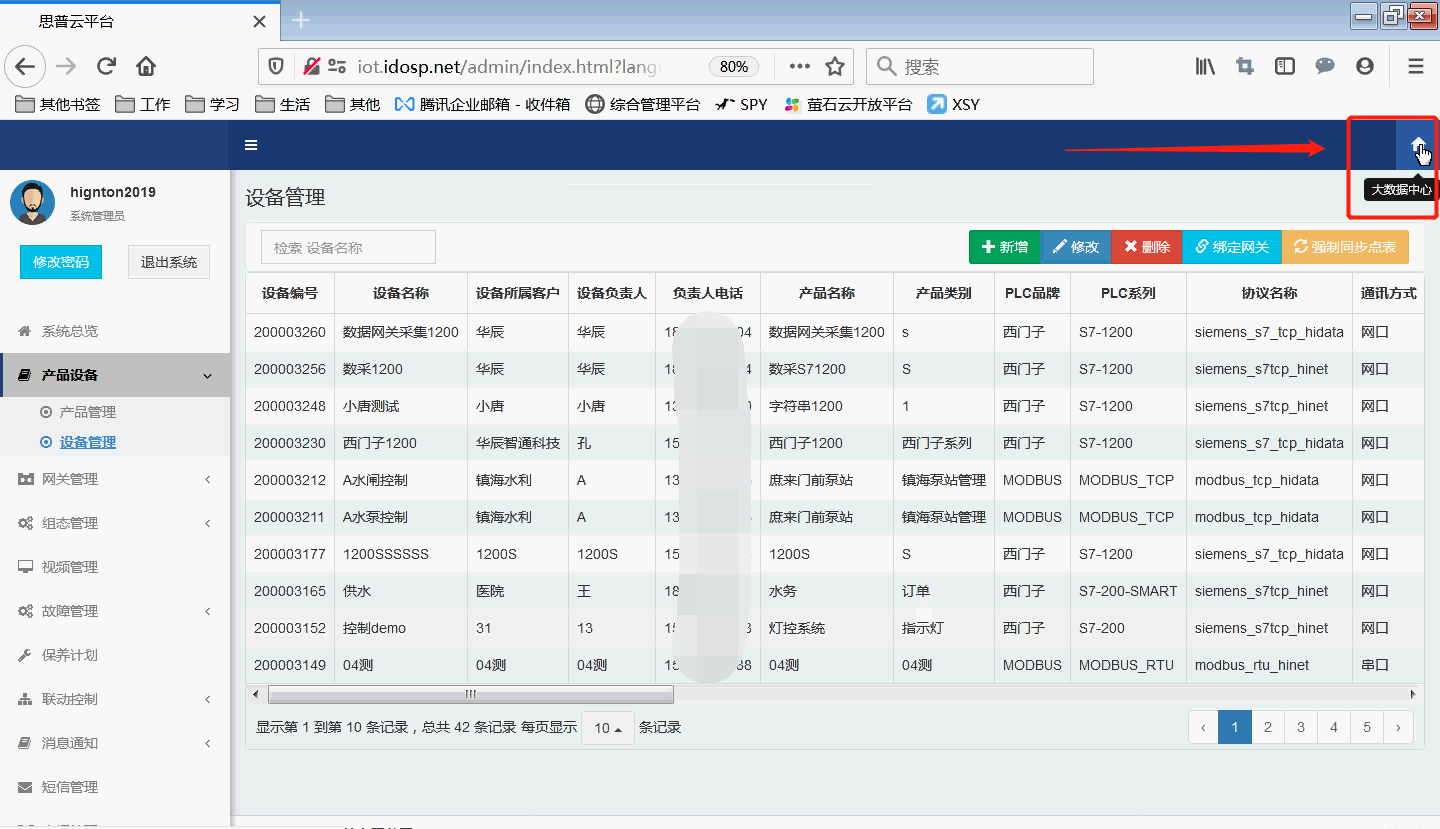

點擊網頁右上角大數據中心圖標進思普云大數據中心查看實時數據，點擊“實時監控-實時數據”查看數據。

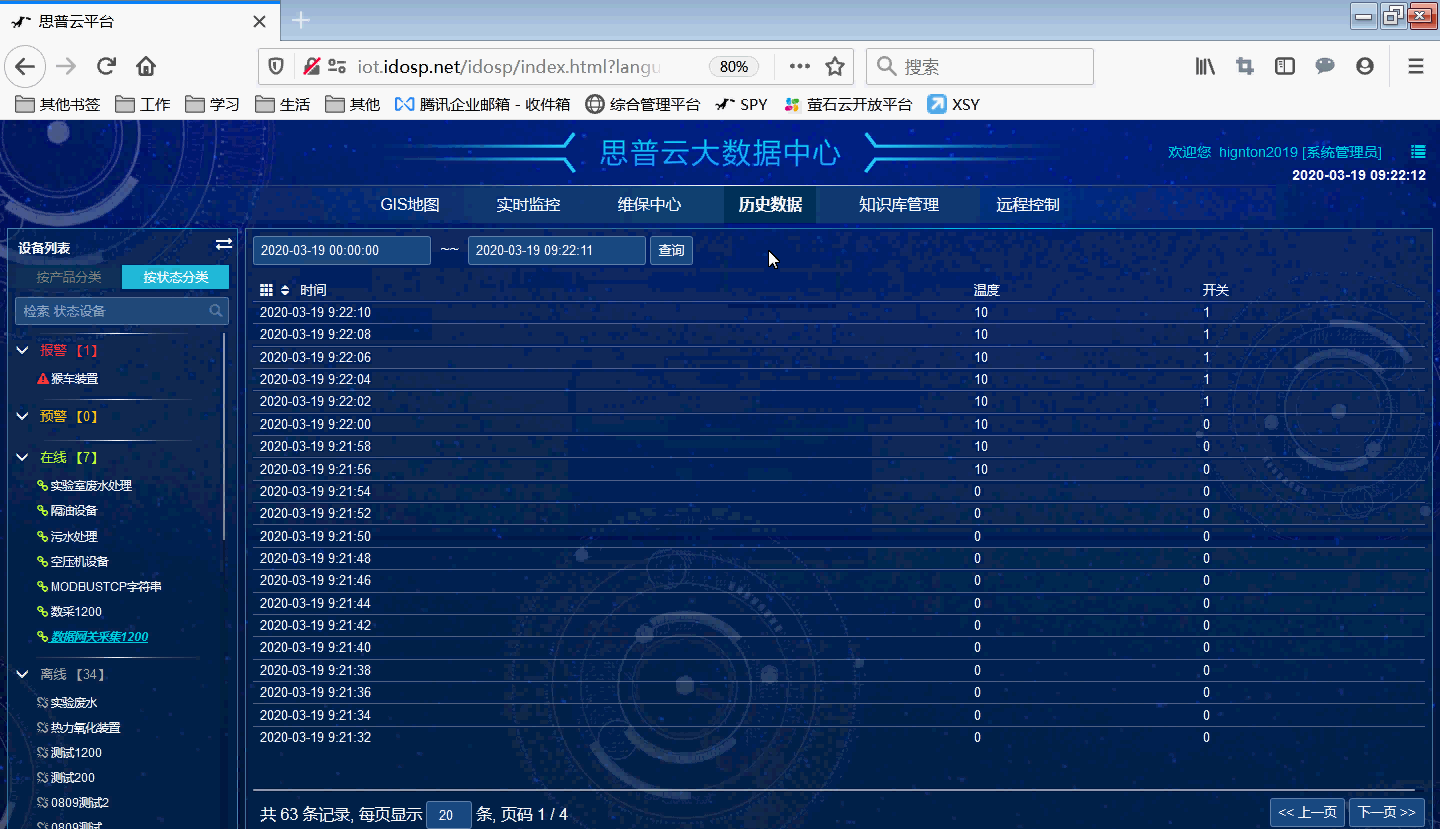

查看歷史數據
點擊【歷史數據】-【數據展示】查看當日的歷史數據。

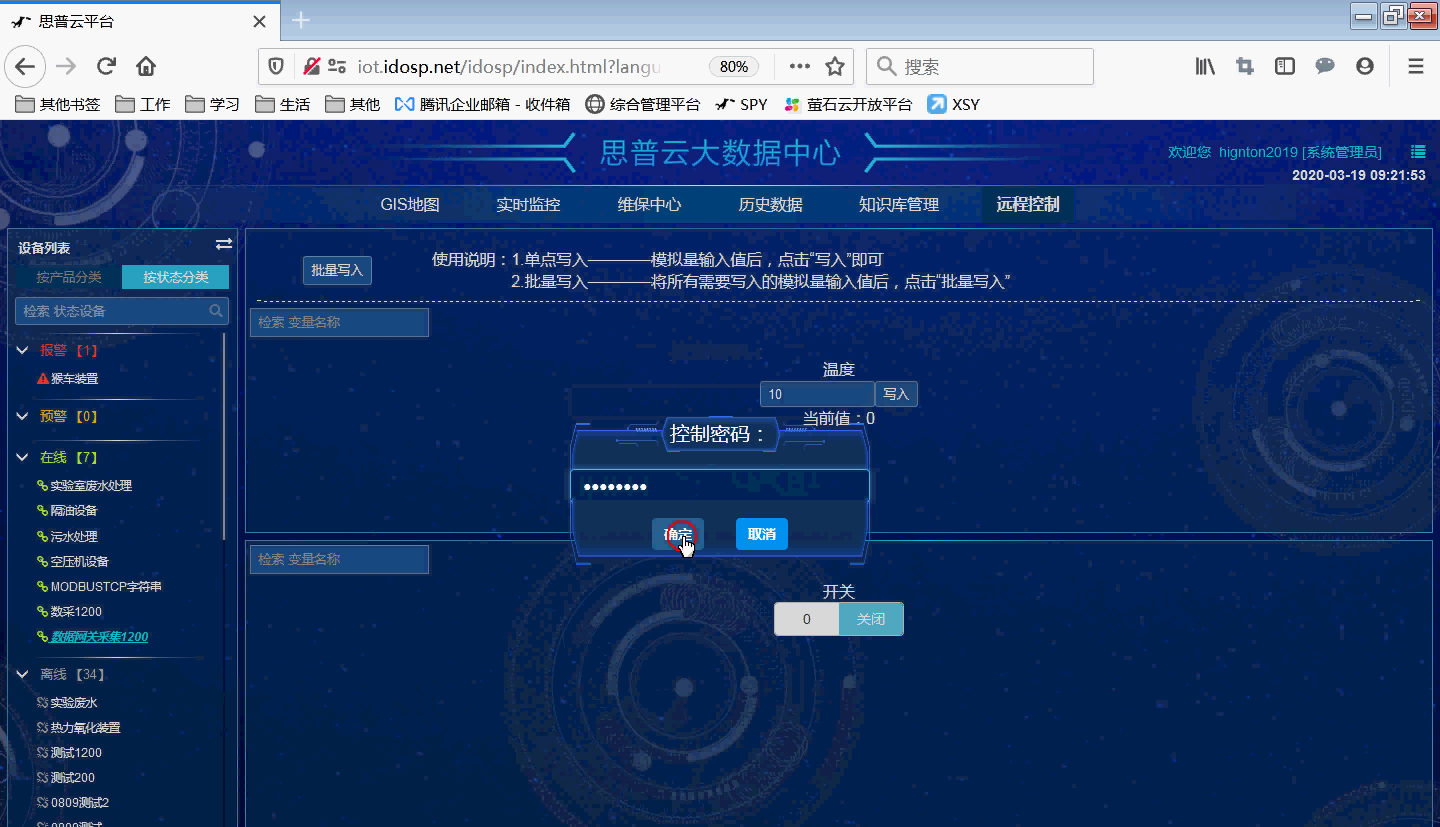

第八步，遠程控制
點擊【遠程控制】，輸入數值點擊【寫入】，輸入控制密碼點擊【確定】。
