隨著4G、5G無線網絡的快速發展，無線網絡通訊越來越穩定，速度越來越快，完全可以滿足工業控制對安全、可靠的通訊需求，且無線網絡覆蓋廣，使用方便，流量資費也在大幅下降。隨著人工工資快速增長，無人值守、集中監控需求大幅增加。因此工業設備通過4G、5G網絡來實現遠程控制得到了快速的發展，且穩定性、可靠性完全可以滿足常規的使用要求。

PLC控制系統：可編程邏輯控制器(PLC是一種邏輯可編程控制器，因其可靠穩定，編程相對容易，在工業控制上得到了大規模的運用)，采用一類可編程的存儲器，用于其內部存儲程序，執行邏輯運算、順序控制、定時、計數與算術操作等面向用戶的指令，并通過數字或模擬式輸入/輸出控制各種類型的機械或生產過程。

本文我們來介紹目前主流PLC如果通過4G或5G網絡來實現遠程控制和遠程下載

一、PLC設備怎么通過4G或5G無線網絡實現plc遠程通訊

1、DTU
PLC最開始是通過GPRS無線網絡來實現遠程通訊，最早得到運用的是DTU，DTU是通訊方式是類似485通訊modbus協議的透?jìng)鲄f(xié)議。DTU使用配置比較麻煩，一般只支持485通訊，協議基本都是MODBUS，不支持各品牌PLC自有協議，還有DTU基本是屬于透?jìng)鳎蒙衔粰C(jī)系統協議來解析接收數據，數據在網絡傳輸過程中發送沒有握手協議，容易受網絡干擾丟失數據。

DTU一般需要做上層軟件的人員還需要懂modbus協議，做底層硬件的人還需要將PLC協議轉為modbus協議，早期的DTU還需要配置網絡節點，使用對技術人員要求比較高。還有就是透?jìng)鲄f(xié)議，采用的是輪詢的通訊方式，因此傳送數據不能太多，延遲比較大，一般傳送周期需要10S左右。DTU以GPRS通訊的居多，GPRS網絡隨著4G5G的大規模商用，有退網風險。但是DTU價格低廉，在對數據實時性和穩定性要求不高的環境可以使用，推薦可以使用愛陸通的。

2、工業智能網關（PLC協議網關）
現在大部分工廠PLC無線遠控控制采用： PLC協議網關（也叫工業通訊網關）+工業云的模式。
協議網關就是硬件模塊內置了各種品牌的PLC協議，和觸摸屏一樣，通過上位軟件配置，選擇通訊協議，建立變量和寄存器的映射，再將配置好的程序下載到網關硬件中。協議網關一般是基于ARM做的系統。廠商已經集成好了各種協議，通訊設置方式也基本和觸摸屏、組態軟件設置一樣，一般做工控的技術人員都熟悉，非常容易上手。

協議網關一般都有485、232、網口等多種通訊口，基本上支持市場上所有主流的PLC。協議網關建立和PLC通訊后，會在自己的處理器內部將變量數據進行處理，形成網絡通訊協議，再發4G或5G網絡發送給云服務器，或者接收云服務器的命令，在自己處理器內部還原成PLC協議。

在數據處理這塊，功能強大的工業網關，會對數據進行打包壓縮，并加密，采用非透明傳輸?shù)哪Ｊ剑瑴p小數據傳輸流量，并增加網絡握手協議和數據重發機制，從而保證數據的安全和可靠。壓縮打包技術，能發送更多的數據，且能加快數據發送，一般能做到發送周期在1S以內。協議網關由于配置簡單，且功能強大，在對數據要求比較高的項目廣泛采用。


二、華辰智通工業智能網關可實現遠程控制PLC系統

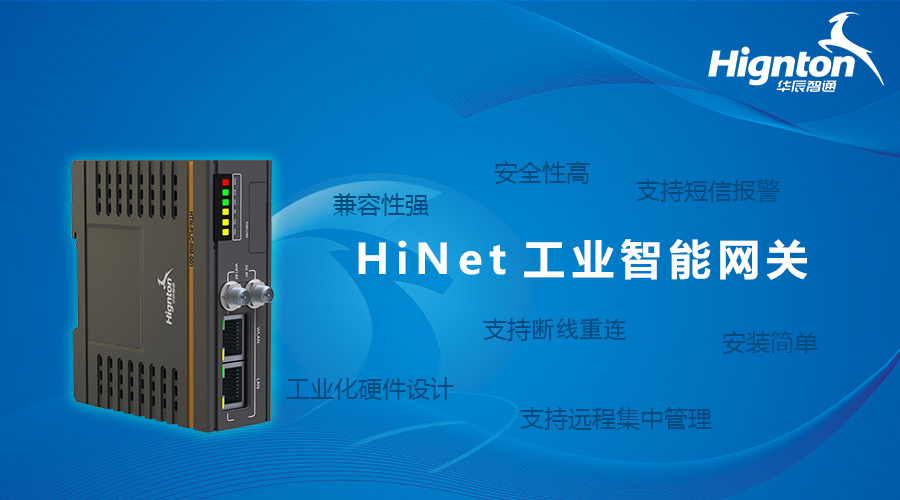

 HINET工業智能網關是一個集成多種互聯網通訊技術，面向工業領域的設備通訊終端產品。其包含的3G、4G、WIFI、有線寬帶等多種互聯網接入方式，可以適應各種網絡應用環境，提供隨處可得的安全通訊鏈路。為設備的信息化管理提供高速的數據通道，為整個系統各功能得以實現提供安全可靠的保障和堅實的基礎。

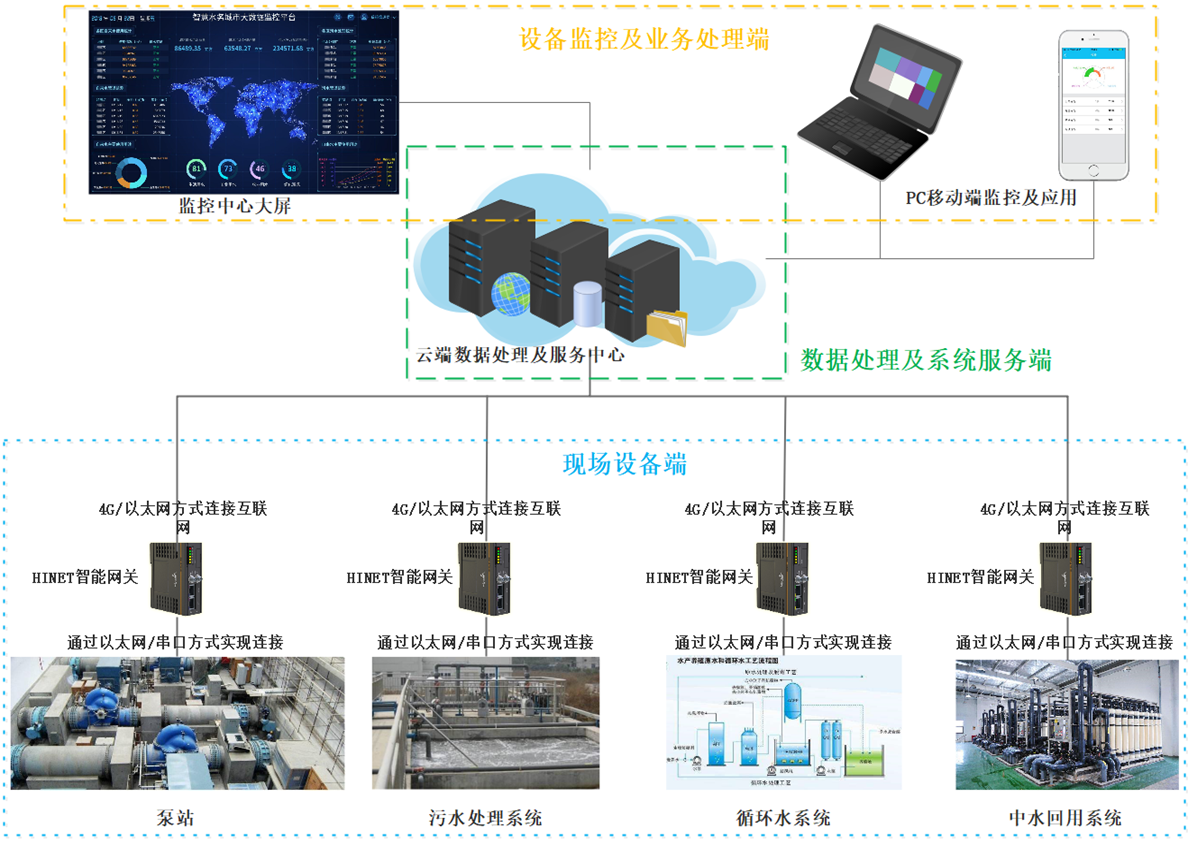

通過手機或者電腦訪問web網頁，直接監控PLC變量狀態，實現通過互聯網控制PLC。

1. 實現短信報警功能，設備出現故障時，可以發出報警短信，也可設置撥打電話通知，真正可靠保障設備安全，實現無人值守，只需在模塊中做非常簡單的設置，PLC中無需編寫任何程序，也無需重新下載PLC程序。
2.通過手機或者電腦訪問web網頁，直接監控PLC變量狀態，實現通過互聯網控制PLC。
3.組態軟件和PLC之間的遠程無線監控，可以通過組態軟件遠程監控到多臺PLC或者支持modbus通訊的儀表等設備，通過GPRS網絡，可以實現遠距離集中監控。
4.遠程下載和監控PLC程序，當設備有故障時，只要你的電腦或手機連上互聯網，就可以隨時隨地的訪問你的PLC，修改程序，監控程序維護設備。
5.多臺PLC之間的短距離無線通訊，如果多臺PLC位于同一廠區，可以實現短距離的無線通訊。
6.多臺PLC之間的遠程無線通訊，譬如實現位于北京和廣州兩個地方的PLC之間數據交換傳輸，可以是同一廠家的PLC，也可以是不同廠家之間PLC。

華辰智通工業互聯網網關支持的PLC 品牌包含西門子、三菱、歐姆龍、施耐德、臺達、匯川、和利時、松下、永宏、海為和 MODBUS 系列等。
