思普云設備組態-管道使用說明

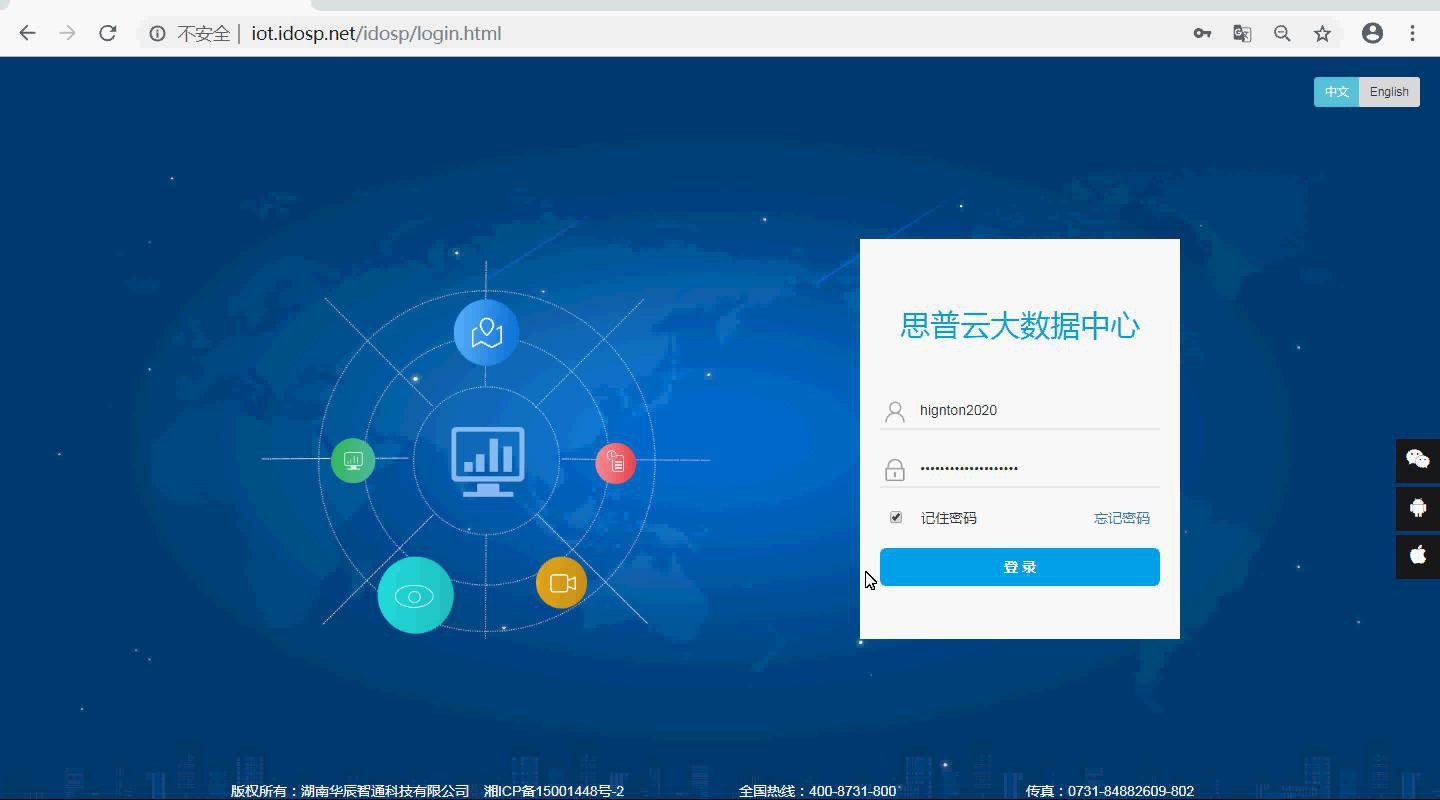

瀏覽器輸入 iot.idosp.net 進入思普云登錄界面，輸入賬號密碼進入平臺管理界面。
注意：必須先添加產品，配置點表，組態才能綁定產品和變量
1. 組態綁定產品

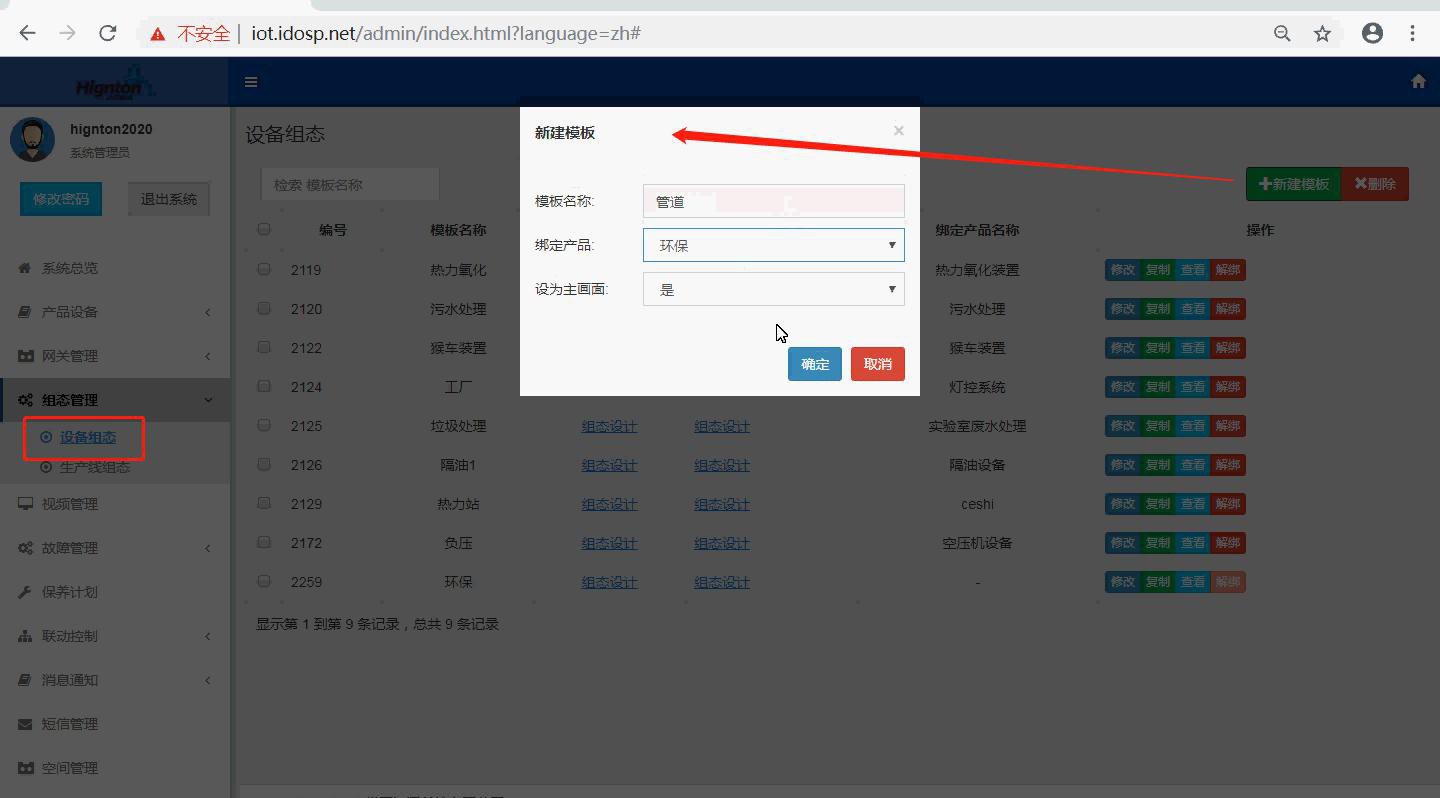

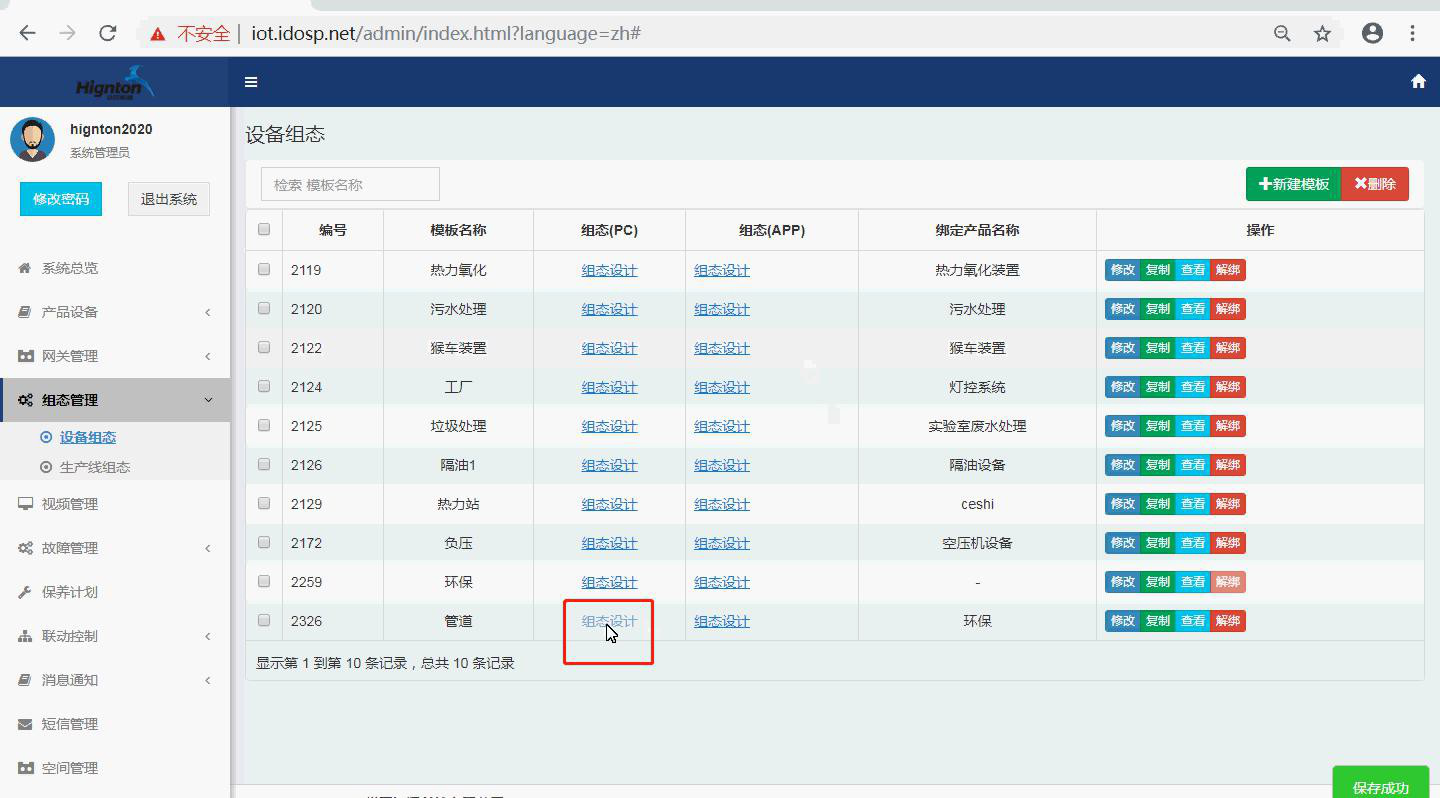

點擊【組態管理】-【設備組態】-【新建模板】，填寫組態名稱，選擇組態要綁定的產品，設置主畫面選擇“是”。
點擊【組態設計】進入設計界面，
2. 畫管道

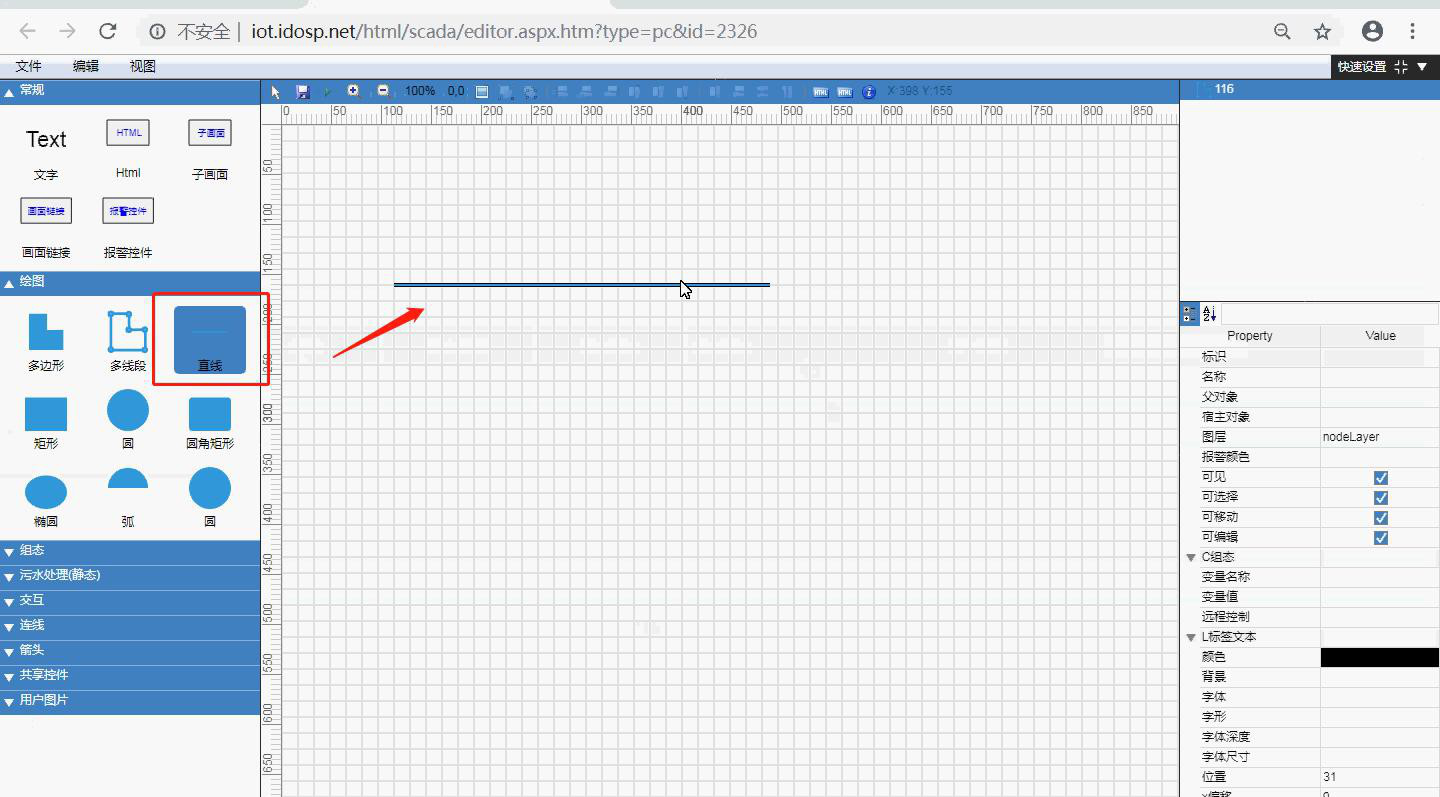

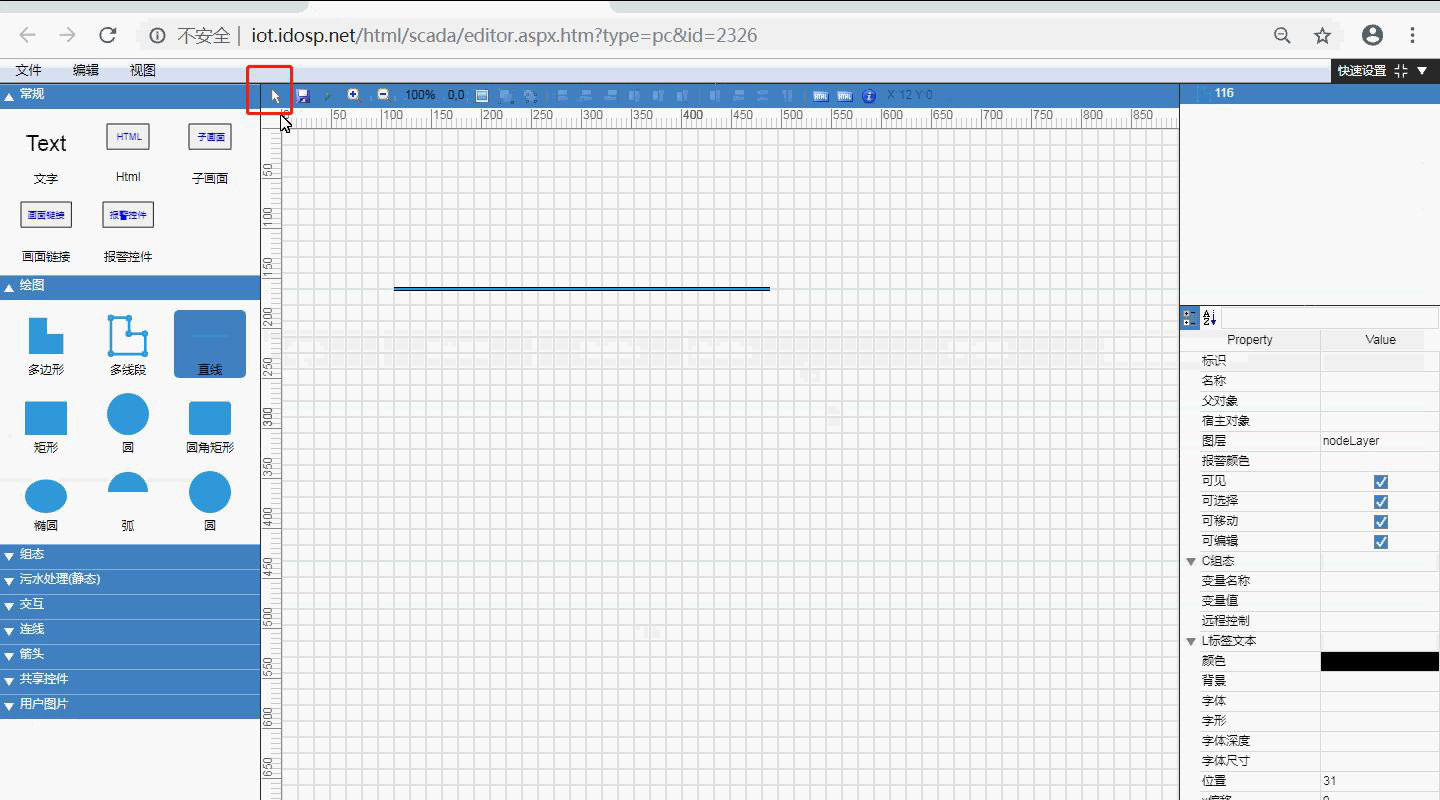

點擊左側欄“繪圖”下的直線，將鼠標移到中間，鼠標左擊畫一根直線。

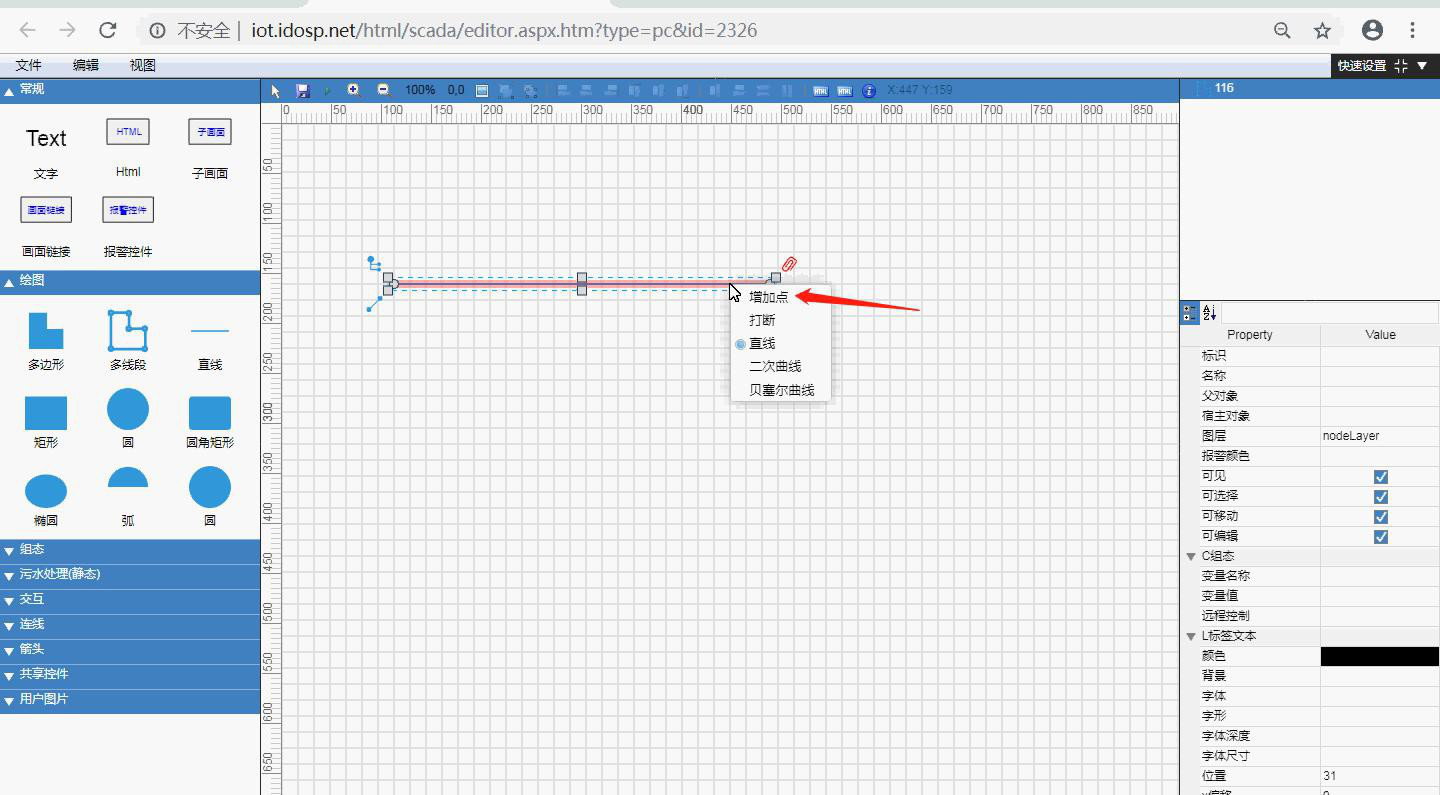

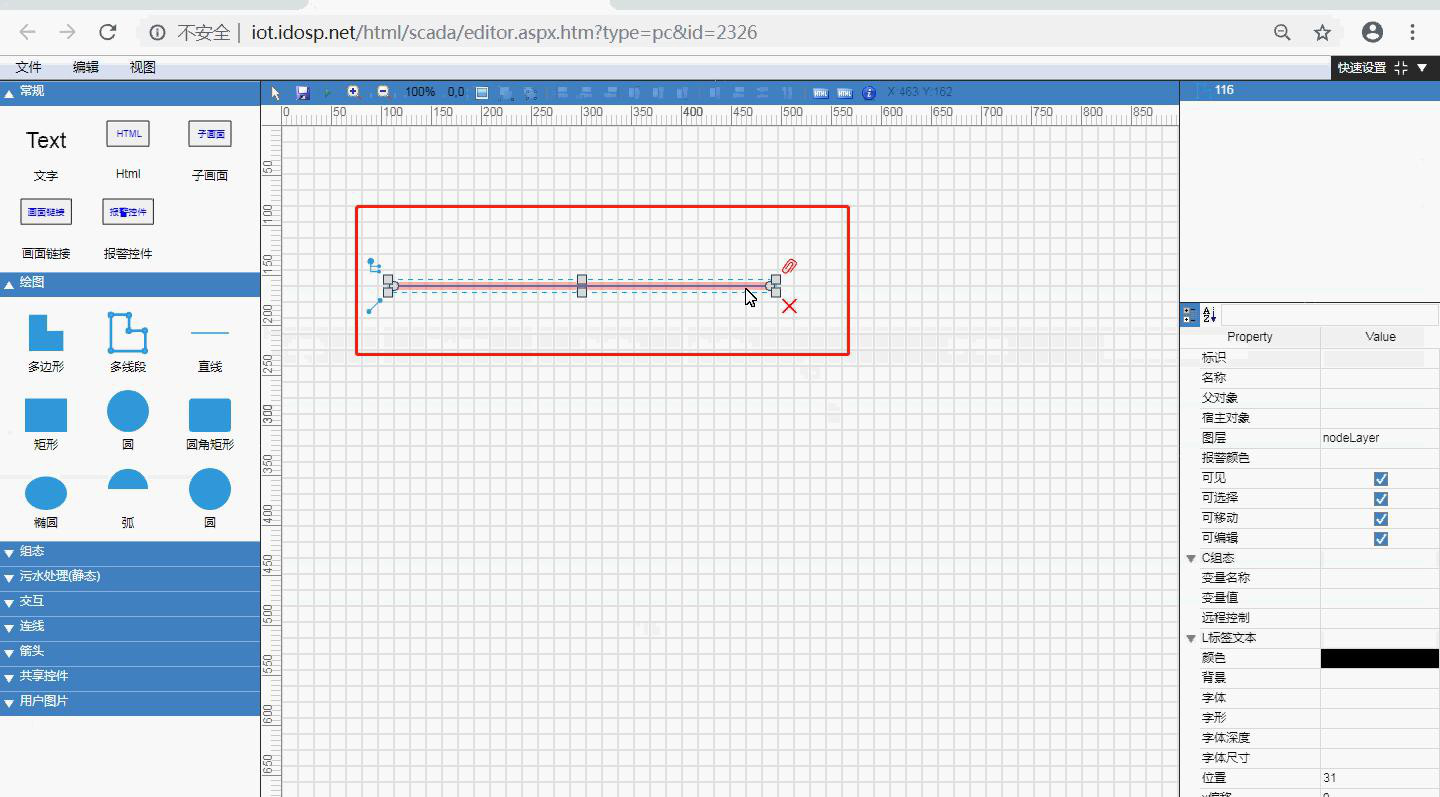

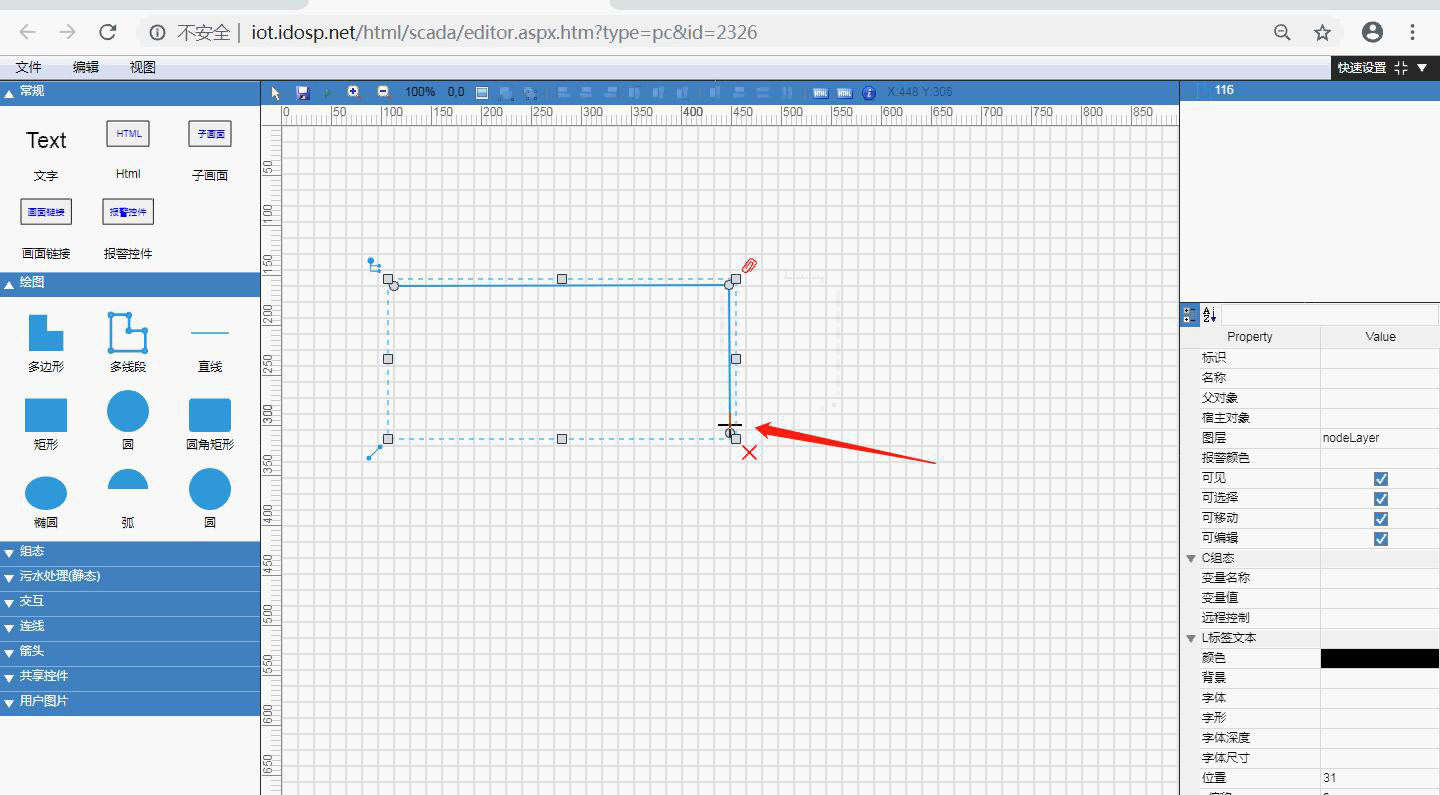

點擊 見他恢復默認編輯模式，取消鼠標畫線功能。再將鼠標移到直線上，直線上會有一層紅色，鼠標右擊“增加點”，拉動點形成管道。

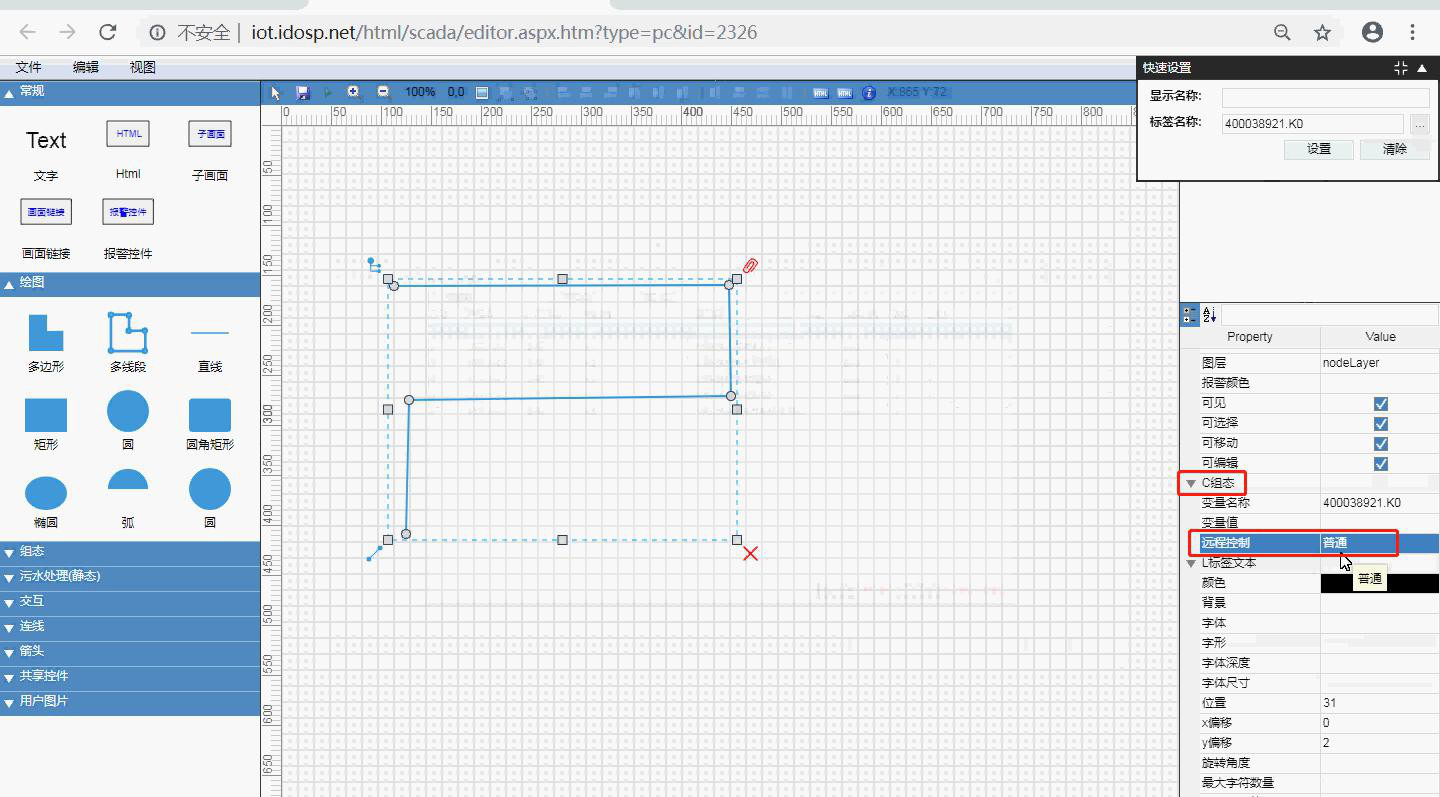

4. 設置遠程控制
點擊右側欄“C 組態”下的“遠程控制”，選擇“普通”。
普通模式：鼠標點擊管道，彈出輸入框和密碼框，寫值再輸入遠程控制密碼即可；
5. 設置管道屬性

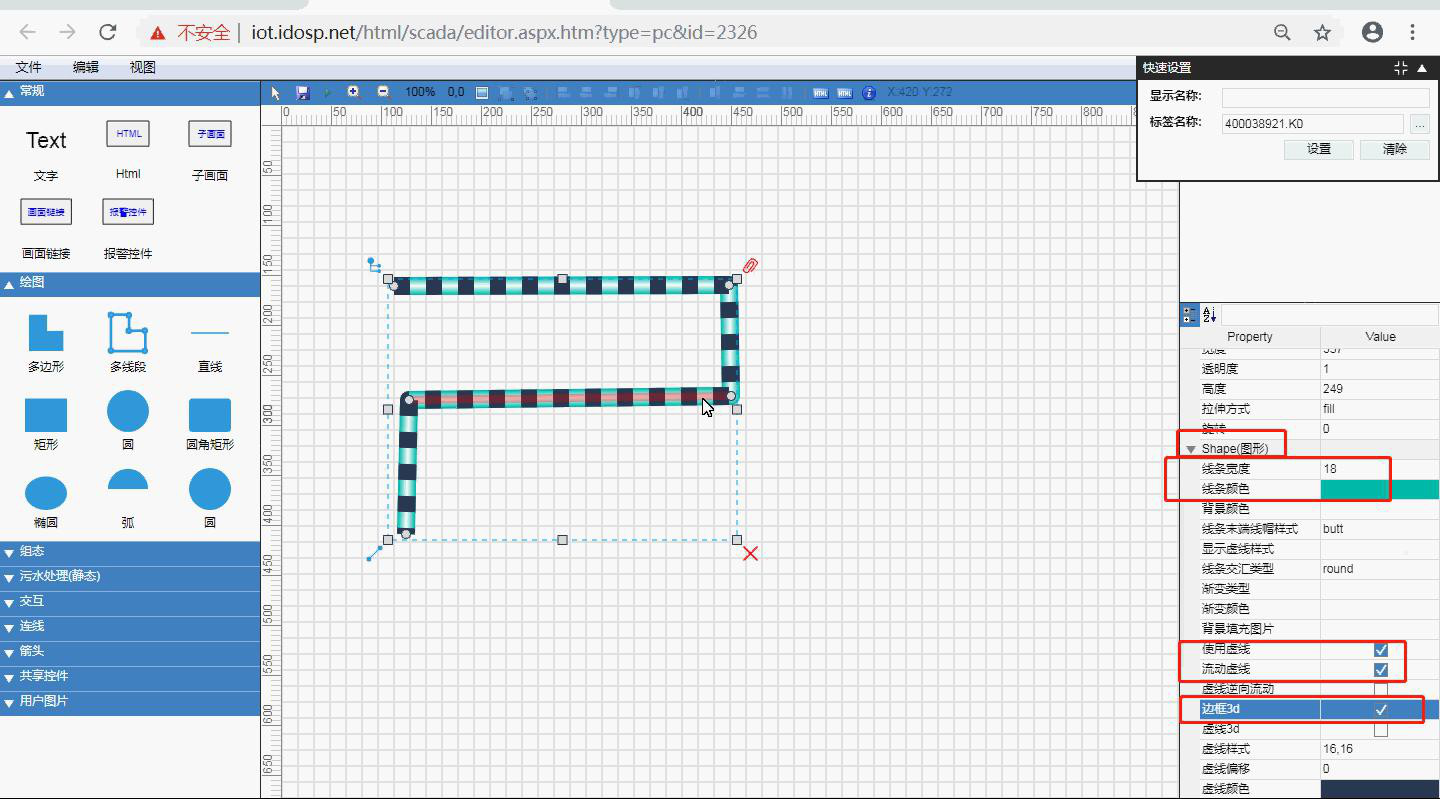

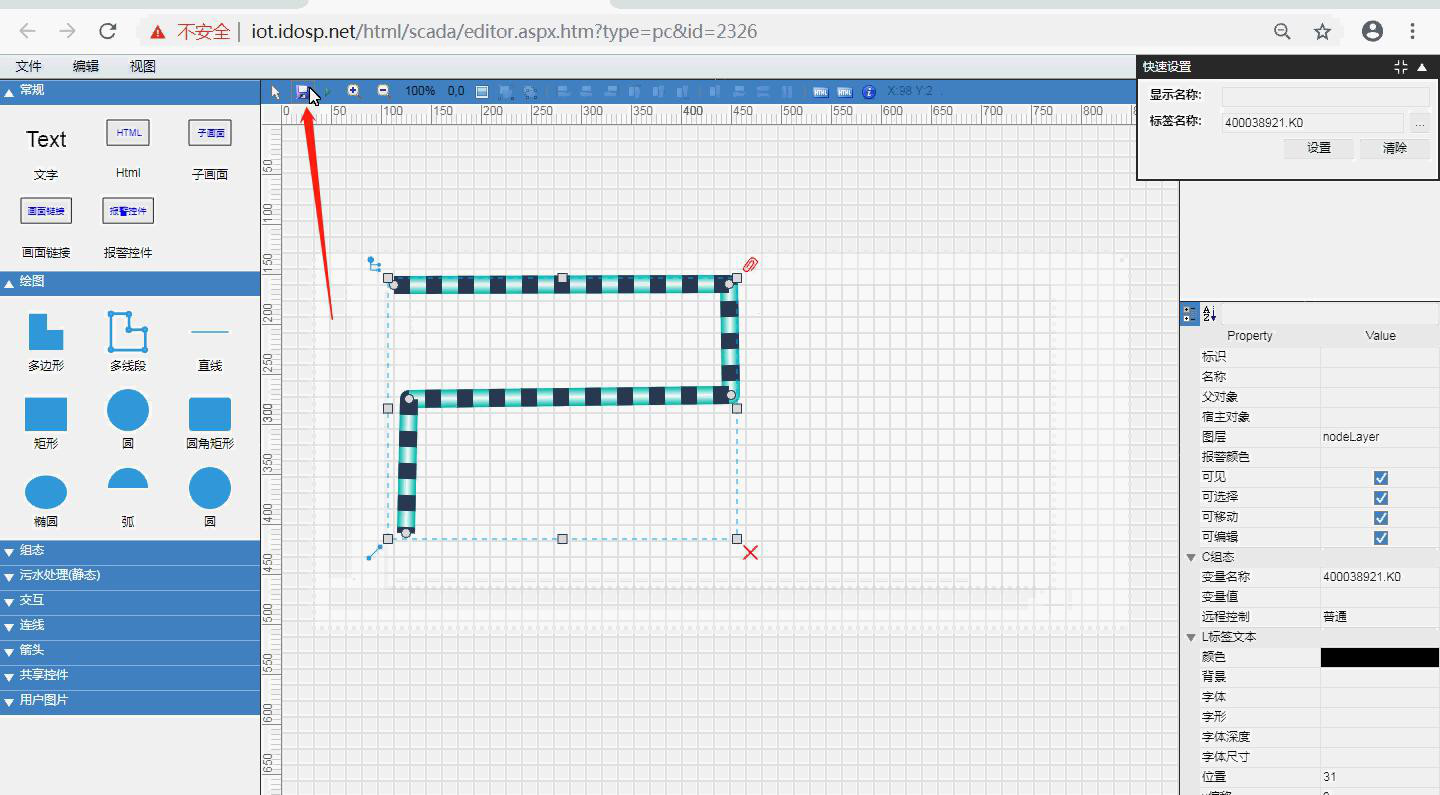

點擊右側欄的“Shape(圖形)”，可設置線條寬度、顏色，流動等屬性。
6. 設置管道流動函數

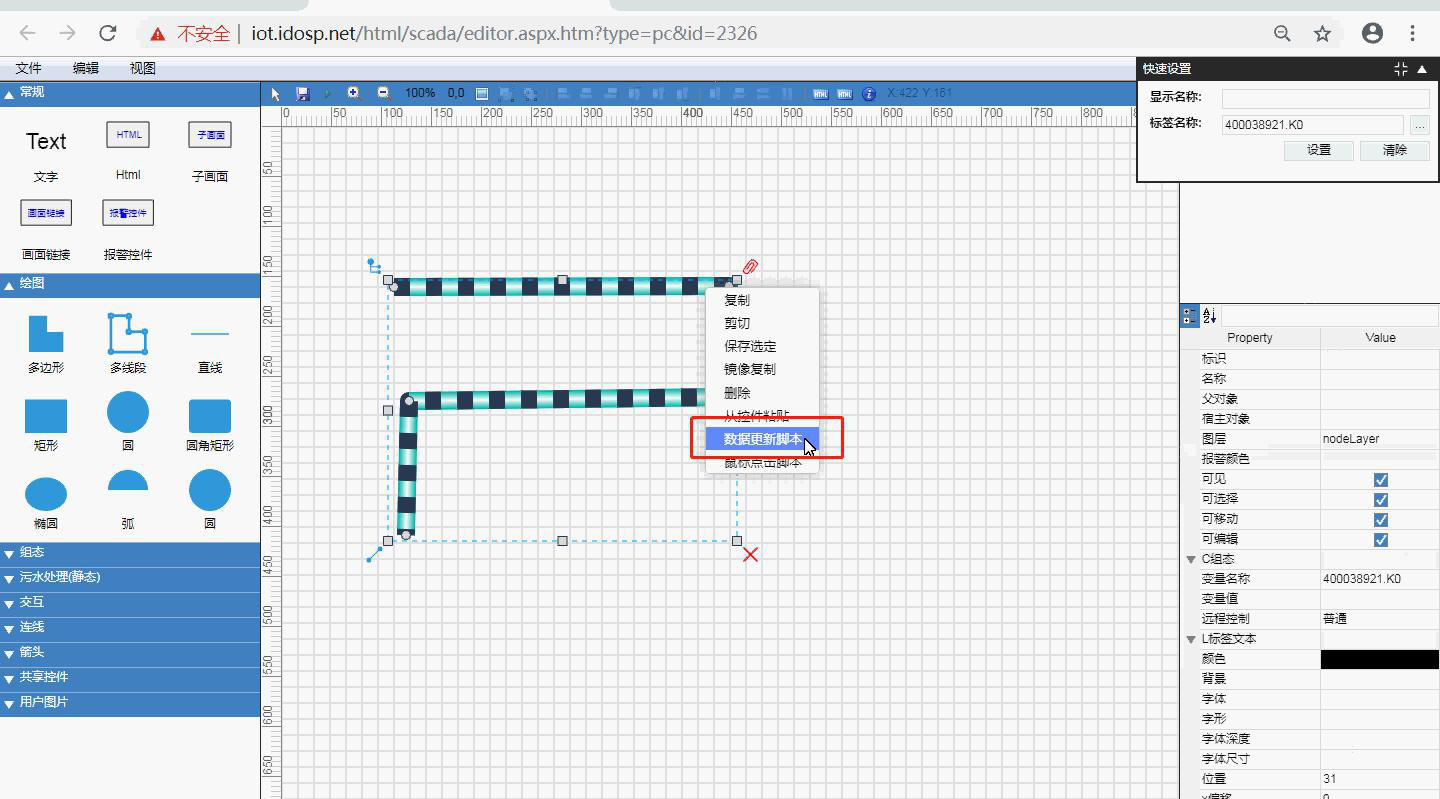

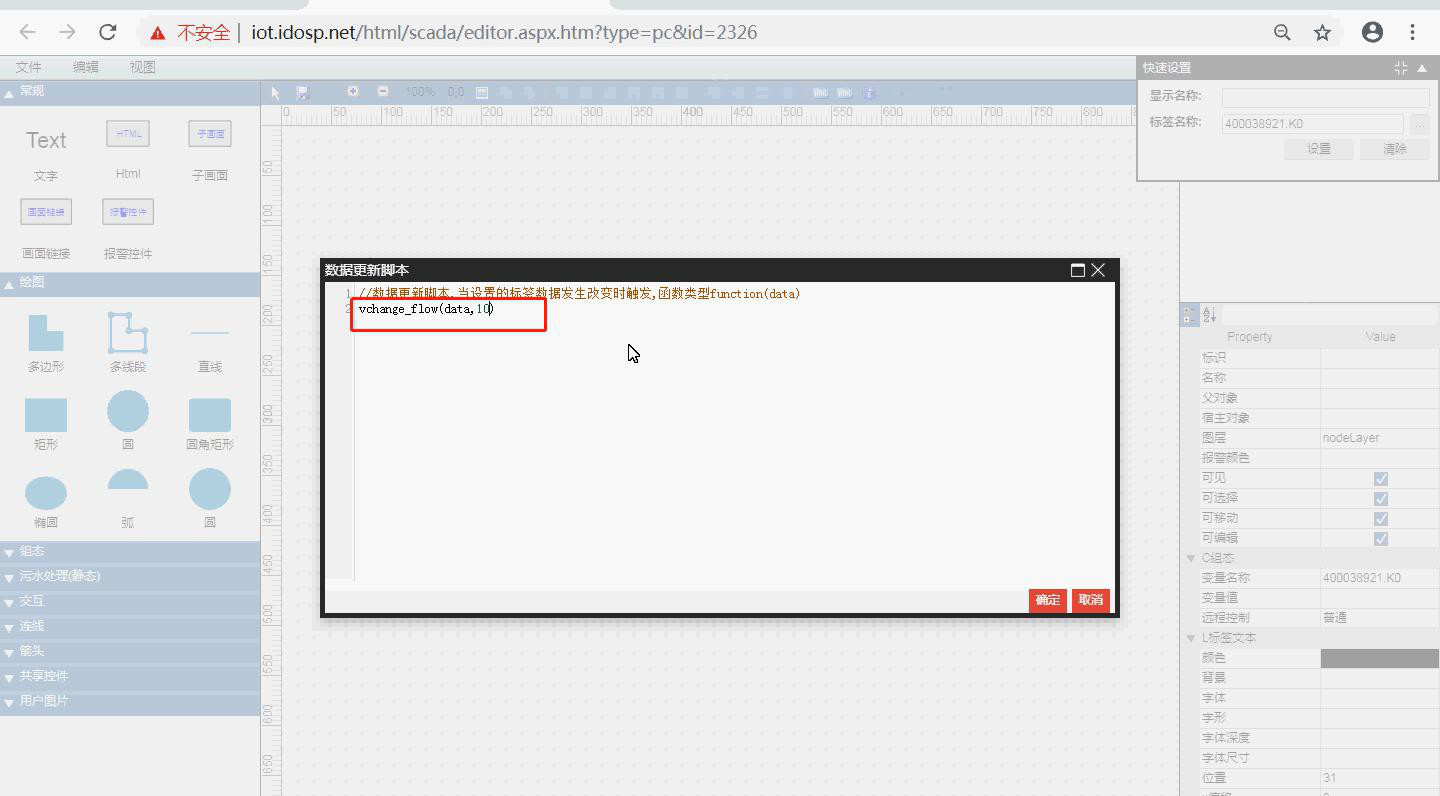

鼠標右擊“數據更新腳本”，寫入腳本 vchange_flow(data,val)
例如：vchange_flow(data,10)注釋：函數接收到變量值，如果大于等于 10 則流動。（val 為整數）

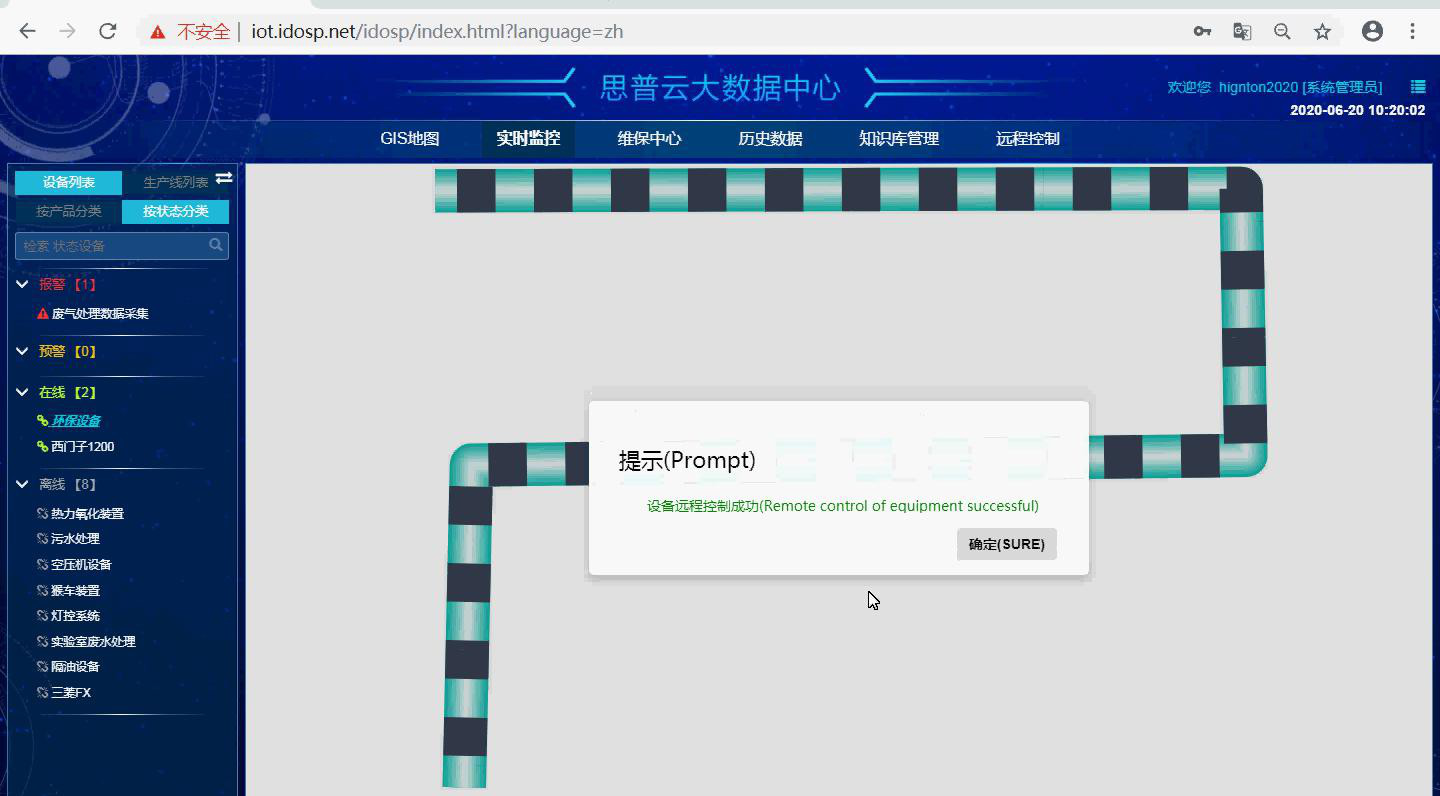

9. 遠程控制

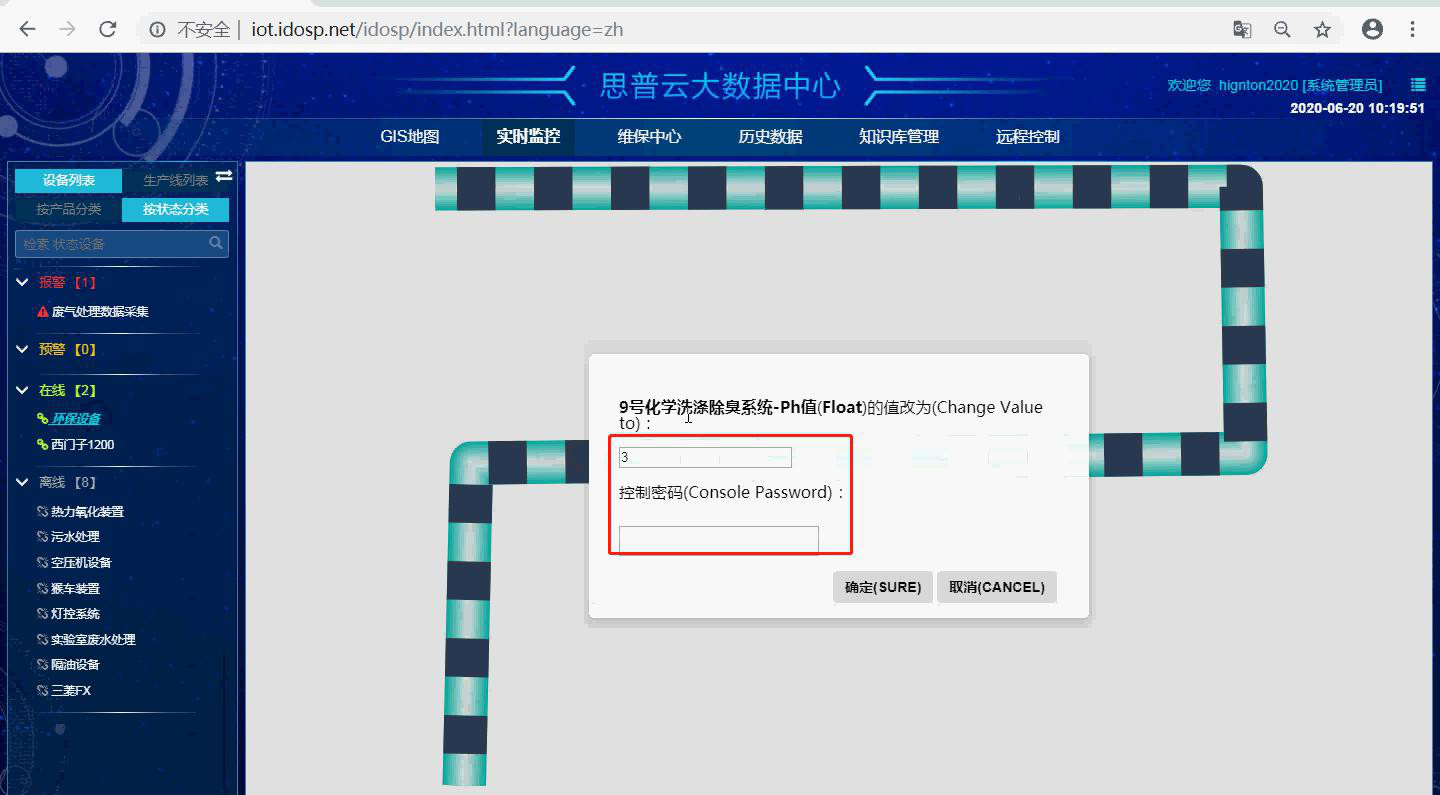

鼠標點擊管道，彈出輸入框，此時采集上來的數值為 3，比 10 小，所以管道是靜止的。寫入變量值，輸入控制密碼，點擊【確定】。控制成功后管道則流動。
備注：
什么是組態？組態可以理解為工業控制中的圖形界面操作系統，一方面連接現場設備，將采集的現場數據存儲，另一方面通過動畫、曲線等方式將現場數據以動態體現在圖形界面，操作圖形界面即可控制現場設備。
換句話說，組態軟件可以理解為在現場設備和操作人員中間增加了一個層，使操作更方便，具有一定的自動控制功能。 組態軟件本身不是監控系統，它是用來設計實施監控系統的軟件，只是將監控系統中通用的內容封裝起來，以各種直觀的方式提供給用戶使用，用戶通過使用組態軟件可以輕松的實現各種監控系統。
云組態介紹
是一款專注于工業設備Web組態、設備管理、設備監控、故障預警、設備維保、設備數據分析和應用的設備全生命周期綜合管理的平臺。配合硬件工業智能網關產品使用，致力于打造工業互聯時代最具創新的自動化軟件產品。
思普云設備云組態網絡結構
云組態為思普云工業物聯網平臺的數據展示終端形式之一，設備依靠于智能網關設備連接，將數據推送至云服務器，云組態平臺從服務器獲取數據進行展示。能實現百萬級的數據并發，秒級的數據實時變化， 7*24小時的不間斷運行。

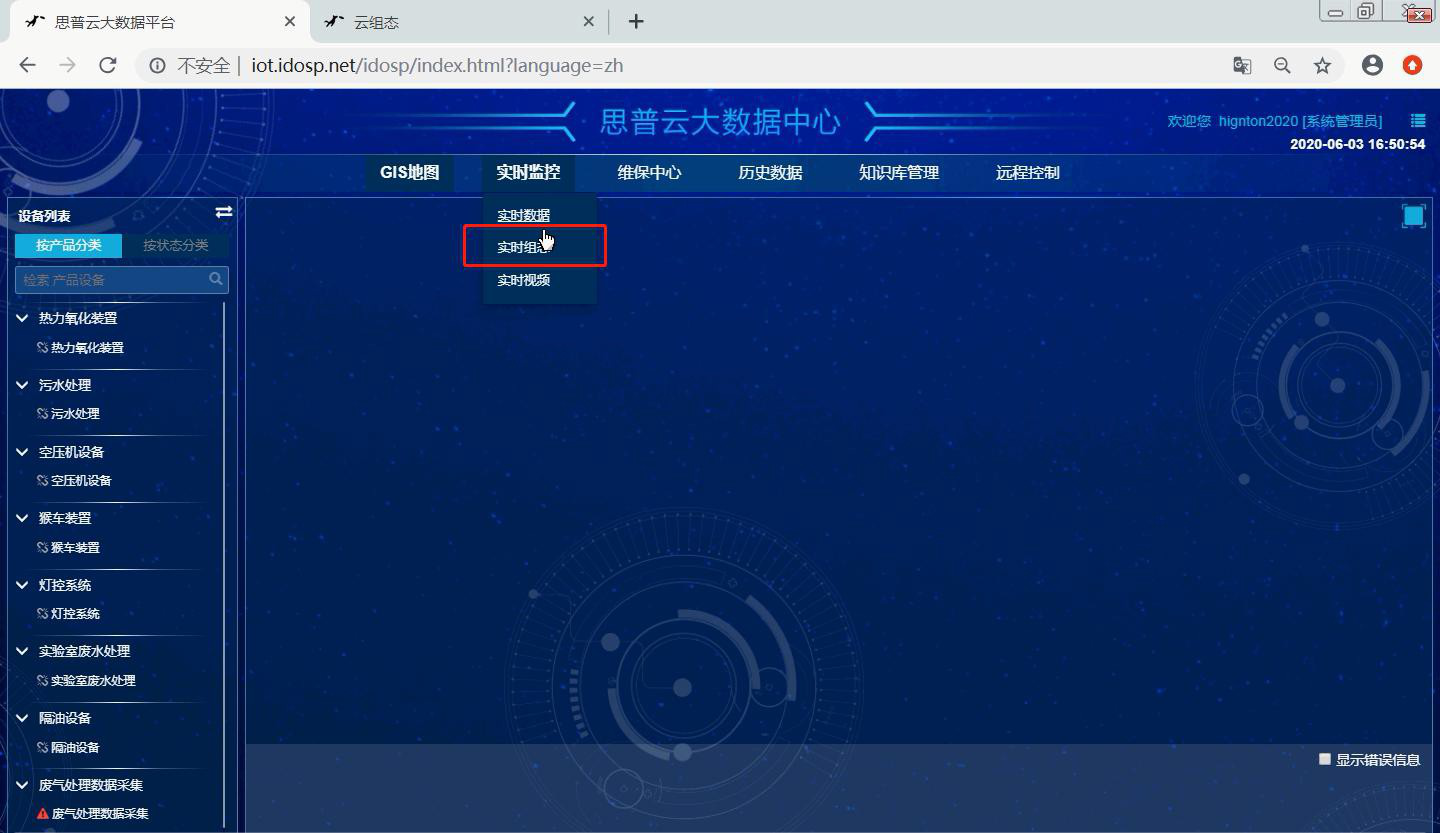

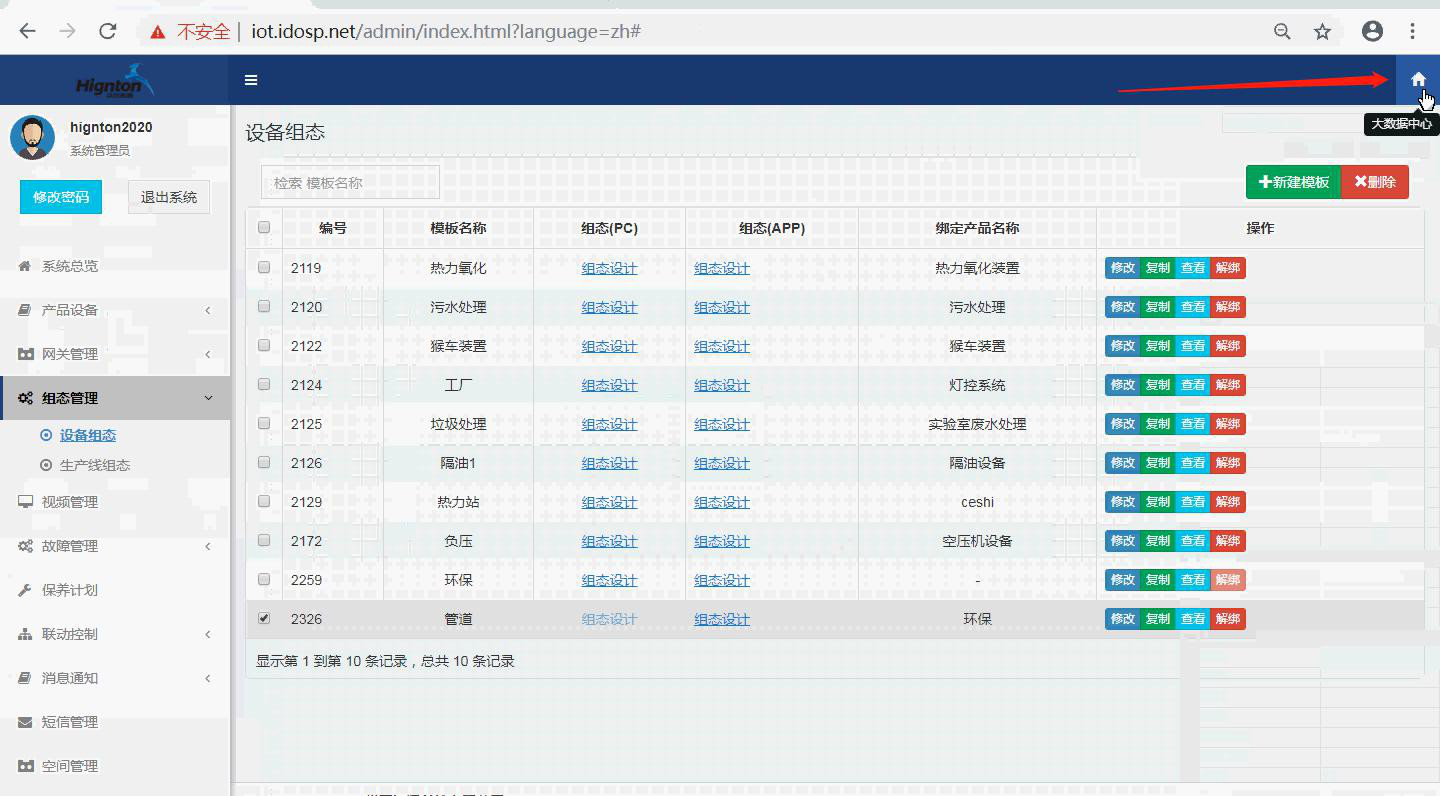

8. 查看組態
