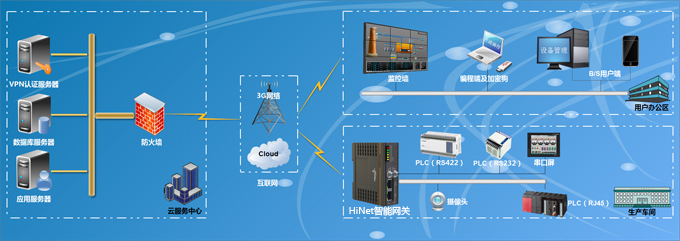

上圖中，通過HiNet工業智能網關等數據采集系統硬軟件對包括PLC、儀表或者工控機等在內的設備進行實時狀態、參數、故障等數據的采集，通過VPN方式，采集系統將數據遠傳至云端通訊服務，云端通訊服務接收和處理數據后存入數據服務器，再通過應用服務器將數據進行處理后通過web或者webservice方式提供給 WEB端（PC、平板、手機）或者APP端以進行展示、分析、診斷和管理等界面。

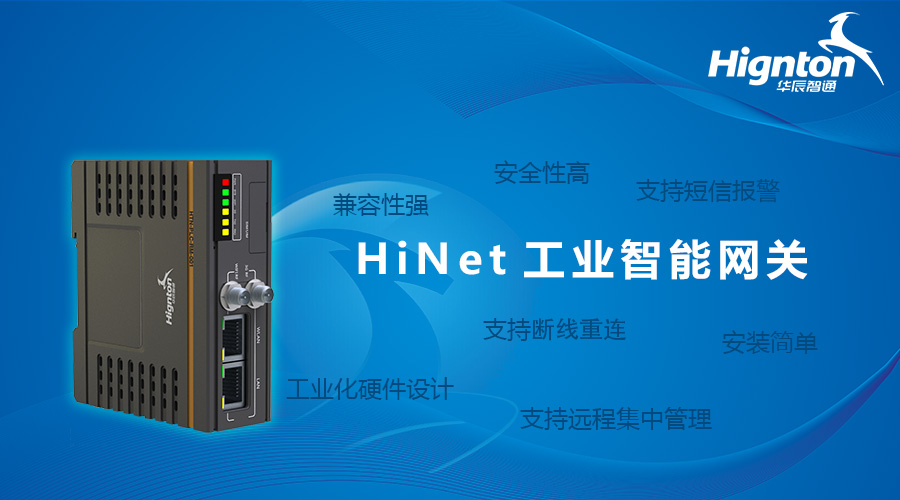

HiNet智能網關介紹：
HiNet
工業智能網關是一個集成多種互聯網通訊技術，面向工業領域的設備通訊終端產品。其包含的5G、4G、WiFi以及以太網等多種互聯網接入方式，可以適應各種網絡應用環境；多樣的通訊接口可兼容RS232/485/422、以太網等各種接口的PLC。為設備的信息化管理提供高速的數據通道，為整個系統各功能提供安全可靠的保障和堅實的基礎。
工業自動化控制系統功能及意義：
系統功能包括數據采集、監控管理、故障管理、故障預警、遠程診斷、參數修改、操作記錄、趨勢查看、圖像查看、配件管理、統計報表、售后管理和系統管理、遠程對時等。
建立這一系統的意義包括：
· 對于管理層，了解設備全局情況，對與之相關的生產、銷售、售后維護等各個職能的關鍵績效指標的執行情況進行監控和管理，推動企業績效表現，提高企業相關工作效率。
· 實現各個部門和相關員工對于設備相關信息的及時跟蹤、處理和分析等，提高工作效率。
· 為客戶提供更好的及時、準確、正確的設備維護服務。
